【摘要】 解析HfNbTaTiZr难熔高熵合金在550°C时效下形成BCC/FCC/HCP全共格三相纳米结构的相分离、界面协调与强化机制。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给结论：在等原子比 HfNbTaTiZr 难熔高熵合金中，550°C时效可以诱导形成由BCC纳米畴、FCC网络壁和HCP节点组成的全共格三相纳米结构。32 h时效后纳米畴边长约13 nm，峰值时效状态的压缩屈服强度超过2 GPa，较淬火态提高约80%，同时保留约0.07的压缩塑性应变。核心不只是“析出纳米相”，而是让三相在成分分区、界面相干和局部应变协调上同时成立。



1. 这类难熔高熵合金的组织难点是什么？

Hf、Zr与Ta、Nb之间存在明显原子尺寸差异，容易产生强晶格畸变，也带来较大的相间失配和组织失稳风险。若相分离只形成粗大、失配严重的相界，材料可能出现局部脆化或塑性快速下降。

因此，三相纳米结构需要同时满足三个条件：相尺度足够小、界面保持相干、不同相能够分担变形。



2. 550°C时效如何让纳米结构自组装？

研究采用电弧熔炼、固溶和550°C时效处理。STEM观察显示，时效1 h时已出现沿{001}BCC方向的暗衬度条带；8 h后条带逐步连成网络；32 h后，原始BCC区域被分割成边长约13 nm的近方形纳米畴。

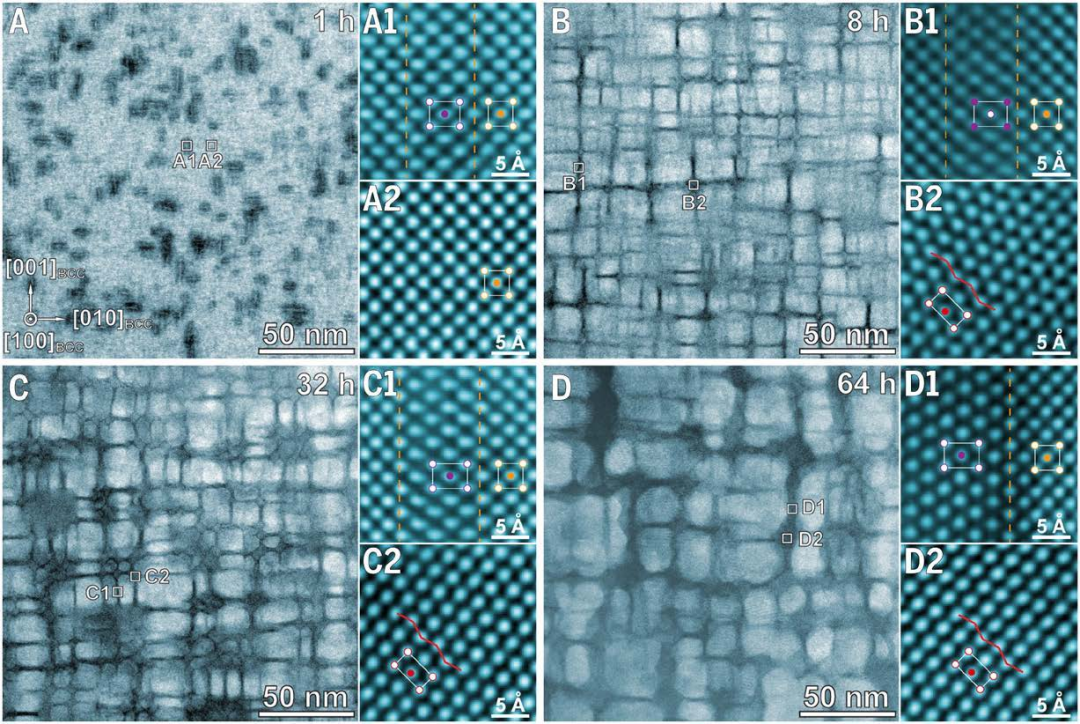

图：暗衬度条带从早期起伏发展为网络化纳米结构。

这说明相分离不是一次性完成的粗化过程，而是经历了成分起伏、条带连接、网络形成和纳米畴切分等阶段。热处理时间决定的不只是相含量，还决定相界面的连通方式和组织尺度。



3. BCC/FCC/HCP三相为什么能够保持全共格？

HAADF-STEM、EDS和应变图共同显示，32 h样品中BCC纳米畴、FCC网络壁和HCP节点相互贯通：FCC和HCP富集Hf、Zr，BCC富集Ta、Nb；相界面未见明显失配位错。

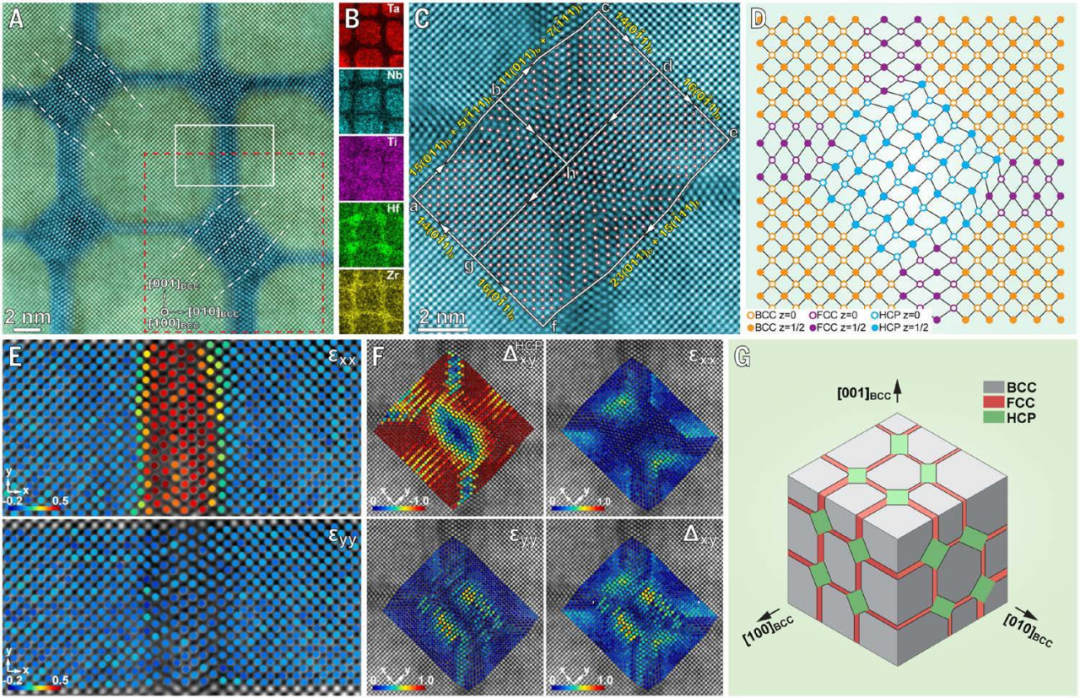

图：原子分辨结构、元素分区、应变分布和三相模型共同验证全共格纳米架构。

全共格并不意味着三相晶格完全相同，而是通过界面原子排列和局部弹性应变实现连接。大原子与小原子在不同相中重新分配，使相间失配被纳米尺度的局部畸变和连续界面部分吸收。



4. 后续时效为什么会出现取向重排？

128 h后，组织主要由FCC和BCC组成，早期位于网络节点的HCP相基本消失；同一BCC畴边缘开始被多个FCC晶粒包围，并出现Bain、Nishiyama-Wassermann、Pitsch和Kurdjumov-Sachs等多种取向关系。

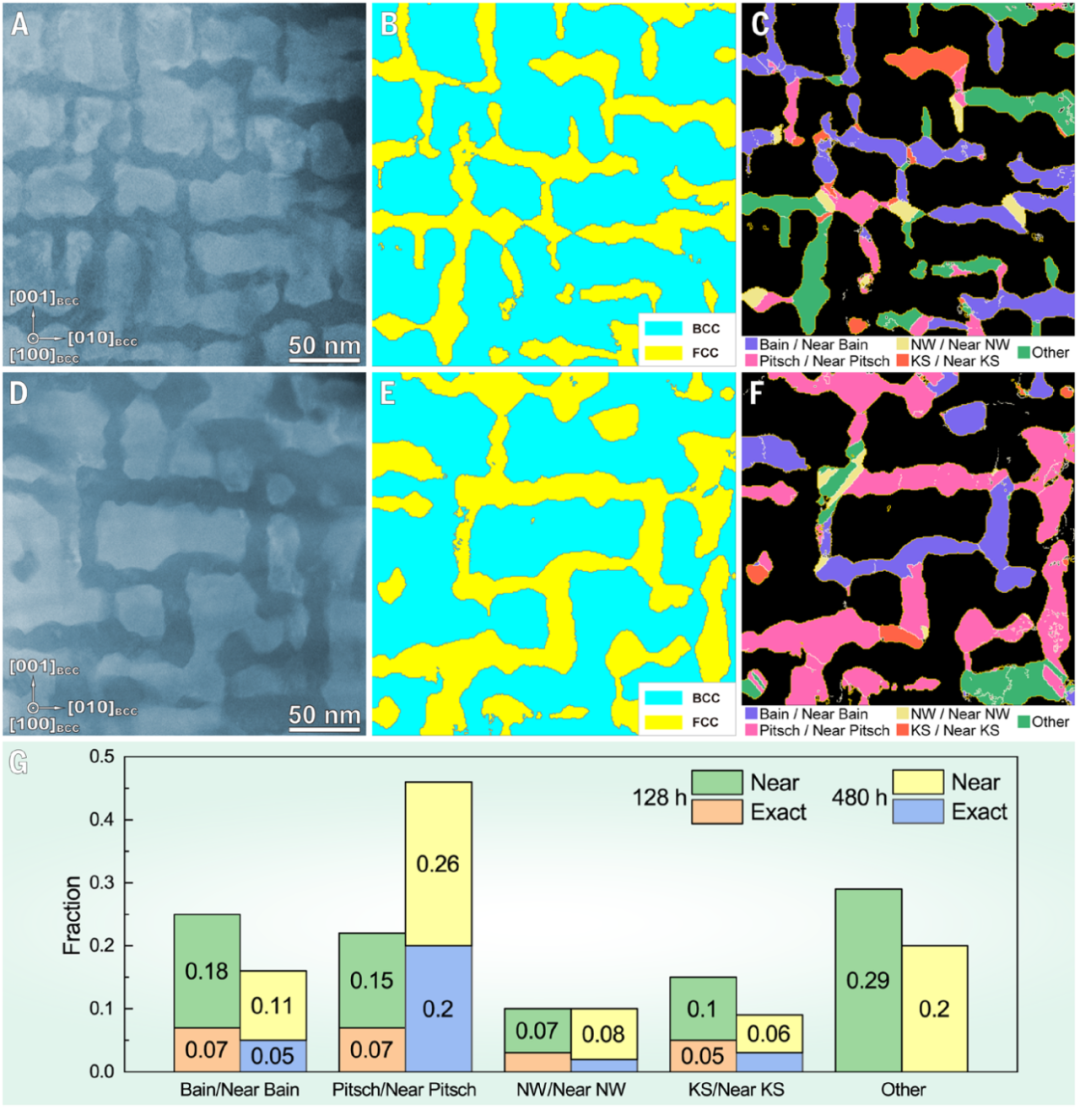

图：HCP节点消失、FCC网络取向重排和多种取向关系揭示后续组织演化。

这类变化不能简单归结为颗粒粗化。论文将其解释为相变应变释放驱动的无外加载再结晶式结构重排。对高熵合金热处理工艺而言，后续时效阶段的结构稳定边界同样需要关注。



5. 三相纳米结构如何提升强度并保留塑性？

峰值时效样品的压缩屈服强度超过2 GPa，较淬火态提高约80%，并保留约0.07的压缩塑性应变。微柱压缩和块体压缩结果显示，淬火态样品更容易出现pop-in和剪切局部化，而峰值时效态的变形过程更均匀。

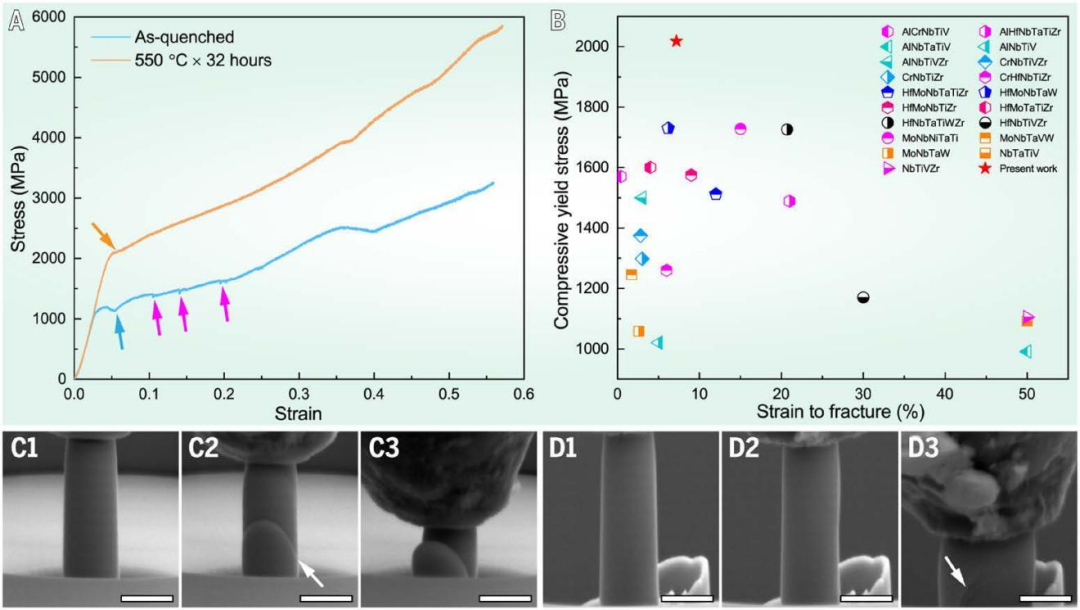

图：微柱/块体压缩曲线、强度对比和变形形貌构成性能证据。

从相分工看，富Ta、Nb的BCC相承担主要强化作用；富Hf、Zr的FCC/HCP相帮助协调塑性变形。纳米尺度、全共格界面和多相协同共同抑制了单一相中的剪切局部化。



6. 研发中如何验证类似强化机制？

若目标是验证“相分离是否发生、界面是否相干、三相如何分工”，建议把热处理时间序列、STEM/HAADF-STEM、EDS、取向分析和微区力学测试组合起来：

  • 用STEM跟踪早期条带和网络化演化；

  • 用HAADF-STEM观察原子排列和界面结构；

  • 用EDS确认Hf/Zr与Ta/Nb的相区分配；

  • 用取向分布分析识别相变关系和再结晶式重排；

  • 用微柱压缩或纳米压痕验证局部强度与变形模式。

科学指南针可围绕难熔高熵合金的相结构鉴定、微区成分分布和微观力学性能联动沟通测试组合；具体选区、制样和数据交付形式需结合样品状态确认。



常见问题

2 GPa以上压缩屈服强度能代表所有难熔高熵合金吗？

不能。该结果对应论文中的HfNbTaTiZr合金、550°C时效制度和具体压缩测试条件，不能直接外推到其他成分或工艺。

全共格界面是不是完全没有应变？

不是。全共格界面仍可能存在局部晶格畸变和应变分布，只是界面没有形成明显的失配位错网络。

为什么需要做时效时间序列？

单一时间点只能看到某个组织状态，不能判断纳米结构如何形成、何时达到峰值以及何时开始发生HCP消失和取向重排。



参考文献

Zhang Y, Li Z, Xie J, et al. Strain-induced fully coherent triphase nanoarchitecture in refractory high-entropy alloys. Science, 2026, 392(6804):1308-1312. DOI: 10.1126/science.aec4995.
