【摘要】 解析层级异质高熵合金如何通过核壳结构、L1₂纳米析出物和氧化物颗粒，实现高应变率抗冲击与1000℃组织稳定，并梳理关键表征方法。





层级异质高熵合金通过粗粒核心、超细晶壳层、纳米析出物和氧化物颗粒构建多尺度组织，使材料在高应变率冲击下获得承载与耗能能力，同时抑制高温下的晶界迁移和组织粗化。

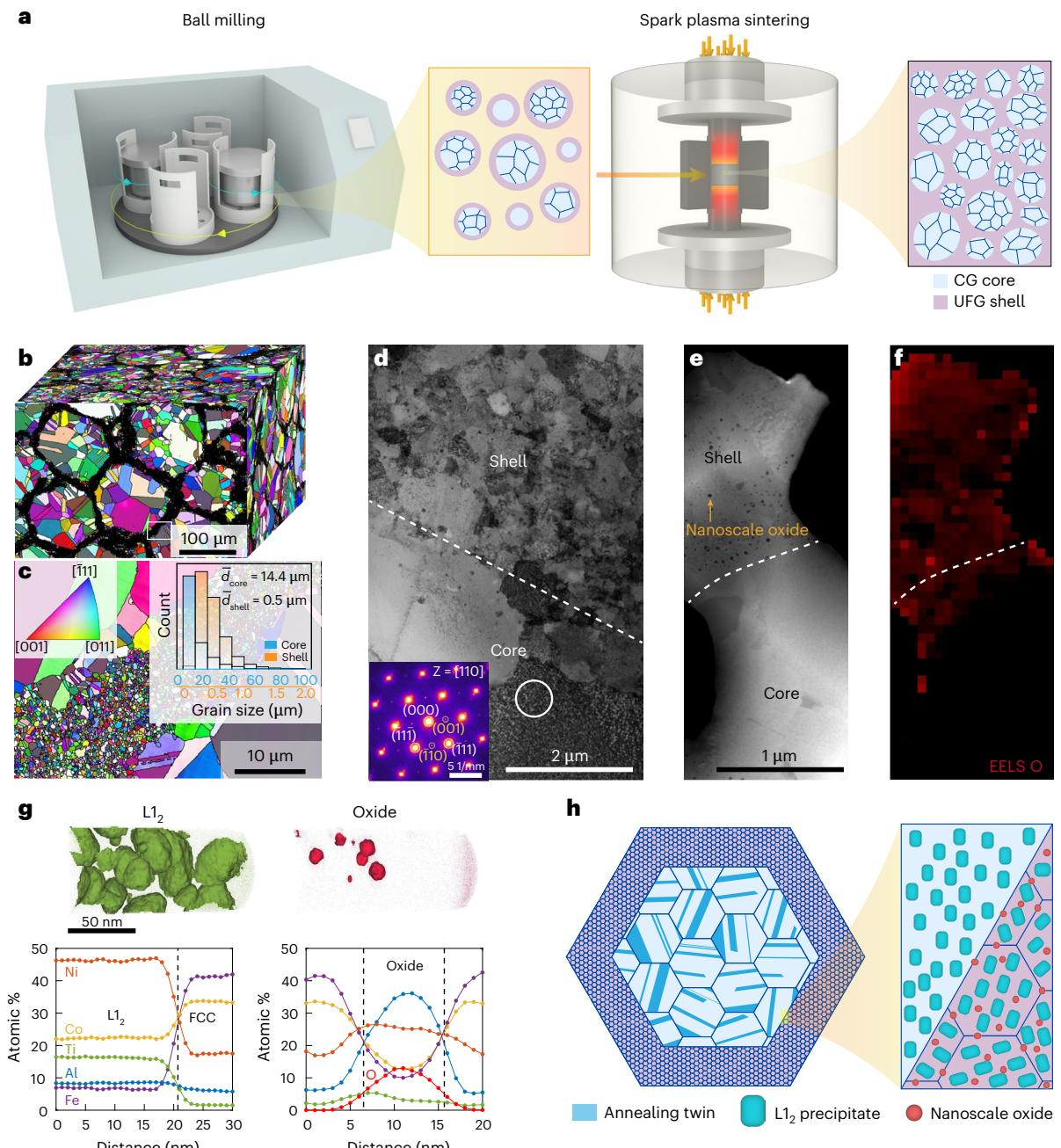

图1：从球磨—放电等离子烧结到核壳结构、析出物和富氧壳层的多尺度组织设计。



为什么高强度和高温稳定性难以同时实现

高熵合金在常温或中低应变率下可以通过固溶、细晶和析出强化获得较高强度，但冲击载荷会带来极高应变率和绝热升温。超细晶结构如果缺乏稳定钉扎，可能在高温下快速长大；析出相如果粗化，强化效率会下降；单一硬质相如果连续分布，还可能削弱塑性和抗断裂能力。

因此，抗冲击材料的组织设计需要同时回答三个问题：冲击载荷由什么组织承载？塑性变形和能量如何耗散？高温下哪些结构能够阻止晶界迁移和组织失稳？



三类结构如何协同工作

1. 3D核壳异质结构：分配变形

粗粒核心和超细晶壳层具有不同的变形响应。异质界面会产生应变梯度和几何必要位错，使材料能够在承载的同时保持一定塑性，而不是让变形集中在单一软区。

2. L1₂纳米析出物：提供稳定强化

L1₂纳米析出物能够阻碍位错运动、提高屈服强度，并限制冲击诱导相变的空间尺度。析出物尺寸、分布和界面状态决定强化效果，也会影响塑性和后续热稳定性。

3. 壳层氧化物颗粒：抑制晶界迁移

分布在壳层中的氧化物颗粒可以通过Zener钉扎作用降低晶界迁移速率。与三叉晶界共同作用时，能够帮助超细晶壳层在高温下保持连续网络。



冲击下为什么会出现持续承载

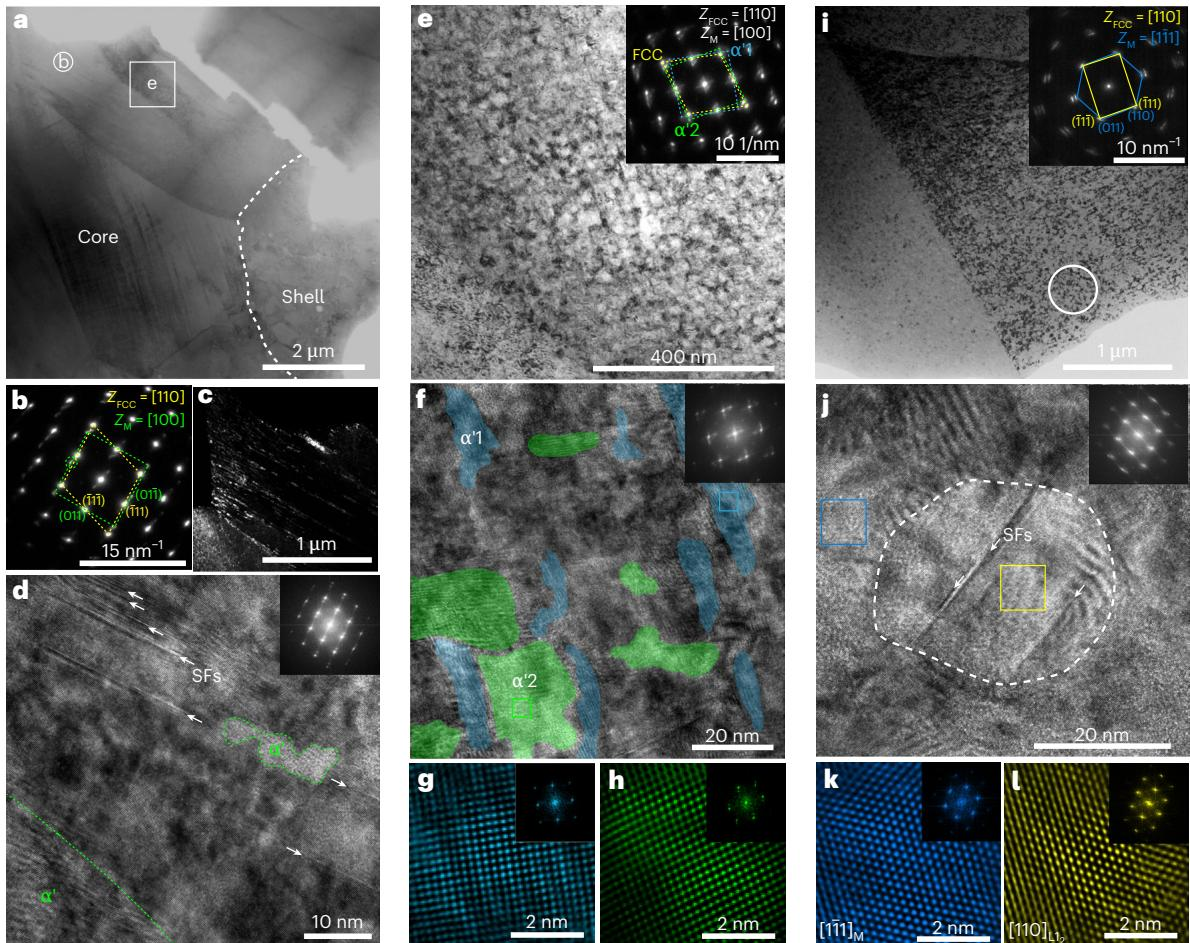

图2：冲击后FCC基体、马氏体转变和富氧区域的显微组织证据。

在高应变率冲击下，FCC基体可能发生alpha-prime马氏体转变。相变可以吸收部分变形能并带来额外强化，但如果转变量过大或组织尺度过粗，也可能造成局部脆化。

层级异质结构和L1₂析出物的作用，是将变形和相变限制在更细的空间尺度内，形成纳米尺度的变形网络。这样既能提高承载能力，又避免整个晶粒被一次性转变或严重破坏。



1000℃下如何保持组织稳定

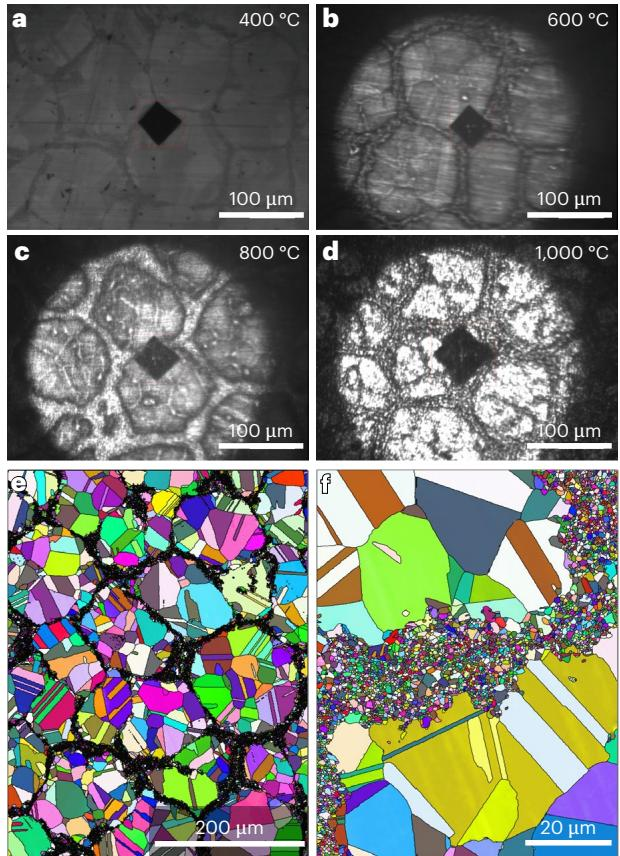

图3：高温暴露后核壳结构和超细晶壳层的组织对比。

高温稳定性需要通过组织前后对照和动态观察共同证明。仅凭高温后一次EBSD图像，可以说明组织结果；但要解释晶界为什么没有明显迁移，还需要原位观察晶界移动过程。

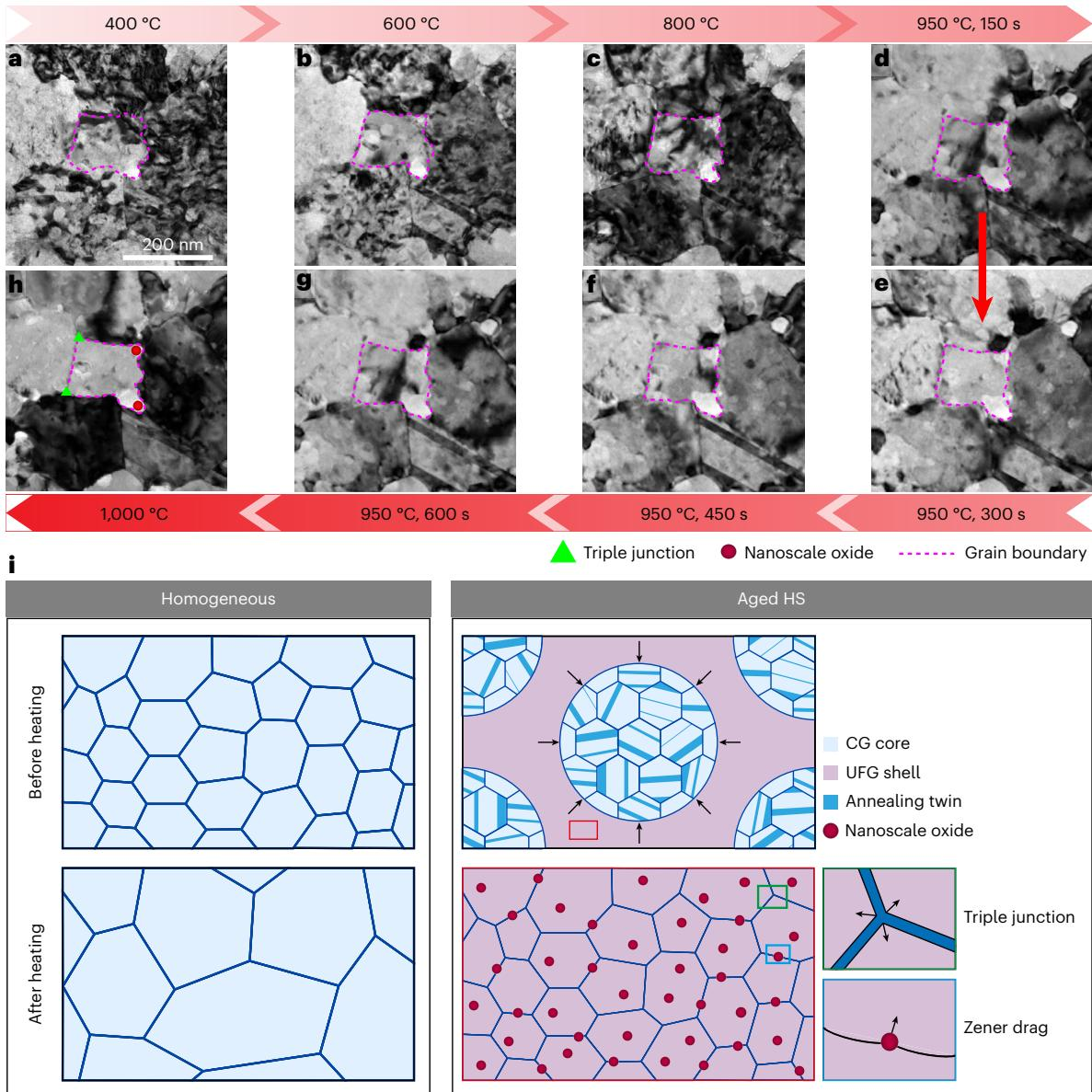

图4：原位TEM连续升温用于观察400-1000℃范围内晶界与壳层结构变化。

原位TEM连续升温显示，被氧化物颗粒和三叉晶界钉扎的晶界在升温和保温过程中基本保持稳定。这条动态证据将“高温后组织仍在”进一步推进为“升温过程中晶界迁移受到抑制”。



APT如何补足三维化学证据

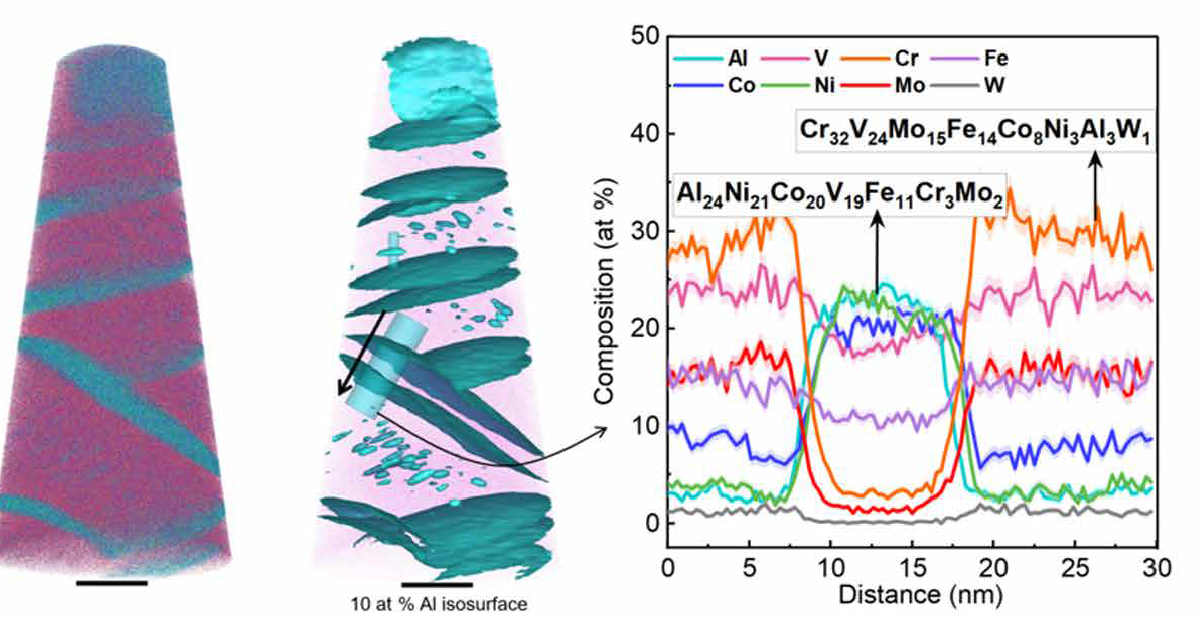

图5：APT用于识别纳米析出物、氧化物颗粒和元素空间分配。（来源：科学指南针致谢案例 Zhao et al., Sci. Adv. 11, eadx6121 (2025)）

APT可以在纳米尺度提供三维化学分布，帮助回答氧、铝、钛等元素是否在壳层或析出区域富集，以及纳米析出物的尺寸、间距和相界面成分。对层级异质高熵合金而言，APT与TEM、EELS配合，能够把“组织形貌”与“局部化学”连接起来。



如何建立完整证据链

  • *EBSD：晶粒、取向、核壳结构和高温后组织；

  • *TEM/HRTEM/SAED：界面、析出物、晶体结构和冲击后变形；

  • *EELS：氧元素和局部化学环境；

  • *APT：三维纳米化学分布；

  • *原位TEM：高温下晶界迁移和组织演化；

  • *纳米压痕与冲击/力学测试：局部和宏观承载、变形与耗能。

高熵合金的抗冲击与耐高温结论，不应由单一图像或单一性能数字承担，而应由结构、化学、动态演化和力学结果共同支撑。



科学指南针高熵合金表征咨询

科学指南针可围绕高熵合金的核壳组织、析出相、界面化学、高温稳定性和冲击变形设计多技术联用测试方案。正式咨询时，建议提供成分、制备工艺、热处理制度、目标应变率、温度范围、样品形态和待验证机制，再确认EBSD、TEM、APT、原位TEM或纳米压痕的组合方式。

如需比较服务项目，可阅读高熵合金冲击与高温测试服务怎么选；如需制定实验方案，可阅读层级异质高熵合金表征方案。



FAQ

高熵合金为什么要同时做EBSD和TEM？

EBSD更适合分析晶粒尺寸、取向、织构和较大尺度核壳组织；TEM可以观察纳米析出物、界面、位错、马氏体和晶体结构。两者结合，才能同时覆盖微米组织与纳米结构尺度。

原位TEM能直接证明材料的高温寿命吗？

不能直接替代长期寿命测试。原位TEM可以观察设定温度和时间窗口内的晶界迁移、析出物变化和局部组织演化，为热稳定机制提供动态证据；长期服役仍需结合长时间热暴露和性能保持测试。

APT与EELS有什么区别？

APT提供三维纳米尺度元素分布，适合分析析出、偏聚和相界面化学；EELS可以在透射电镜中提供局部元素和电子结构信息，适合定位界面、壳层和氧富集区域。两者属于互补方法。



参考文献：High impact resistance in a high-entropy alloy with thermally stable hierarchical heterostructures, Nature Materials, DOI: 10.1038/s41563-026-02626-2。
