【摘要】 了解高温原位XRD如何追踪钙钛矿空气电极的物相、峰位和晶格响应，并理解它如何支撑固体氧化物燃料电池的性能与稳定性结论。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



高温原位XRD是在升温、气氛或其他受控条件下连续采集X射线衍射图谱，用来观察材料的物相、晶格参数、峰位、峰形和相变路径。对于固体氧化物燃料电池的钙钛矿空气电极，它能回答一个关键问题：材料的性能提升是否建立在工作温区内仍然稳定的晶体骨架之上。



为什么空气电极需要高温结构证据

中温固体氧化物燃料电池（MT-SOFC）的空气电极需要同时满足氧还原反应活性和长期结构稳定性。某些钙钛矿材料在短时间内具有较好的反应动力学，但在高温、气氛变化或长期运行中可能出现相分离、杂相析出、晶格重构或结构衰减。

因此，单独报告极化阻抗或峰值功率密度，还不足以说明材料能够长期工作。还需要观察材料在相关温区内是否保持目标相，以及升温过程中的结构变化是否属于可解释的热响应。



PNBSCC研究中的核心问题

以A位高熵钙钛矿空气电极PNBSCC为例，研究将多阳离子设计与结构稳定性、Co 3d-O 2p轨道杂化和氧空位行为联系起来，并以PBC作为对照。

论文报告了PNBSCC在650摄氏度下较低的极化阻抗、在800摄氏度下的单电池峰值功率密度，以及700摄氏度长期运行后的稳定性表现。这些性能数据需要与结构证据结合阅读：如果材料在高温下发生明显转相，性能提升的持续性就需要重新解释。



原位XRD主要看什么

1. 峰系是否保持

如果升温过程中主要衍射峰持续存在，且没有明显新峰或峰分裂，通常说明主体物相在测试温区内保持相对稳定。是否能够下结论，还要结合峰拟合、精修和对照样品判断。

2. 峰位如何变化

温度变化可能引起晶格热膨胀、晶格收缩或热还原响应，使峰位发生移动。峰位移动本身不等于相变，需要结合峰形、峰宽、峰强和晶格参数变化综合分析。

3. 是否出现新相或相分离

新峰、峰分裂或峰强比例异常变化可能提示杂相生成、相分离或结构重构。对空气电极而言，这些信号可能与氧分压、温度、缺陷浓度和元素迁移有关。

4. 结构变化是否与性能变化对应

原位XRD的价值不只是“看图谱”，而是把结构变化与电化学性能、气氛、温度和运行时间放到同一个证据链中。



PNBSCC的原位高温XRD证据

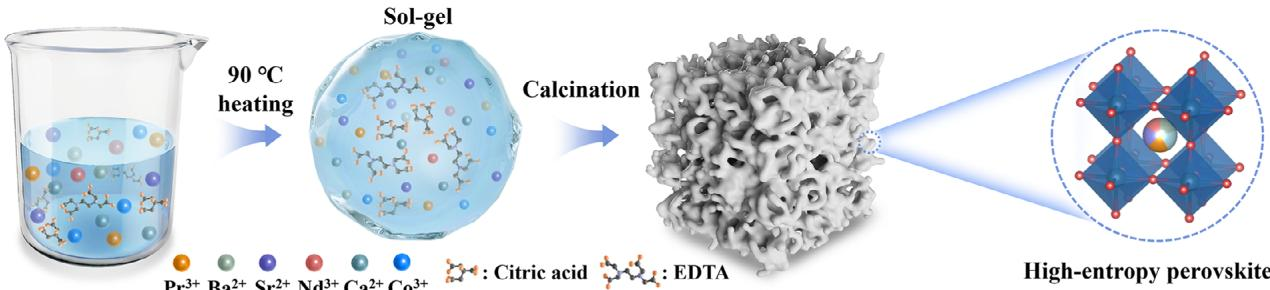

图：PNBSCC从前驱体到高熵钙钛矿的构筑路线。

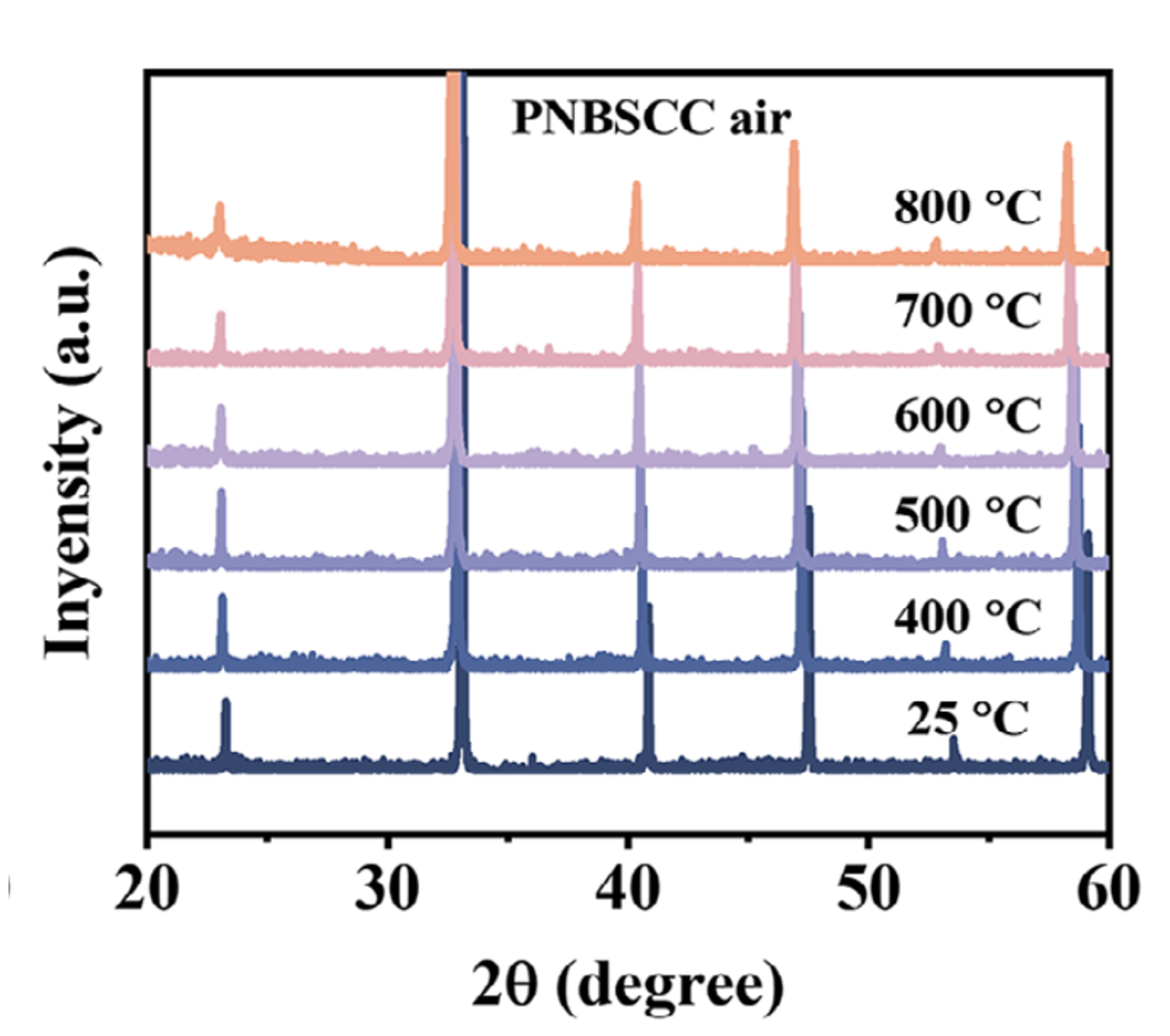

在这项研究中，原位高温XRD覆盖25-800摄氏度。图谱在整个温区内保持立方钙钛矿特征峰系，没有观察到新的明显杂相峰；峰位随温度升高整体向低2theta方向移动，更符合热膨胀和过渡金属热还原带来的晶格响应。

图：不同温度下PNBSCC的原位高温XRD谱图。

这组结果的意义在于，它区分了可接受的晶格热响应与不可接受的结构失稳。原位XRD并没有单独证明所有性能机理，但它补上了“高温工作过程中主体晶格是否保持”的关键证据。



原位XRD与其他表征如何配合

  • *常规XRD和Rietveld精修：确认初始晶体结构和晶格参数；

  • *HRTEM和元素分布：观察局部结构、界面和元素均匀性；

  • *XAS：分析局部配位和价态变化；

  • *EIS和单电池测试：评价氧还原动力学与器件性能；

  • *DFT：辅助解释轨道杂化、氧空位和反应路径。

原位XRD最适合承担“工作条件下结构是否稳定、何时发生相变、晶格如何响应”的问题。它与谱学、显微和电化学方法结合后，才能形成完整的结构—缺陷—性能证据链。



科学指南针高温原位XRD测试咨询

科学指南针面向能源材料、钙钛矿、固体氧化物燃料电池和高温结构研究提供原位XRD测试咨询。正式沟通时，建议明确目标温区、气氛条件、升温速率、保温时间、目标物相、关键对照和希望获得的数据输出，再由服务团队确认可执行的测试方案。

如需比较服务方案，可阅读原位XRD测试服务怎么选；如需设计实验，可阅读高温原位XRD实验方案。



FAQ

高温原位XRD能直接证明材料长期稳定吗？

不能单独证明完整寿命表现。它可以证明材料在设定温区和测试时间内的结构响应，长期稳定性仍需结合恒电流或恒电压运行、循环测试、运行后表征和对照实验。

峰位向低角度移动一定说明材料发生了相变吗？

不一定。升温导致的热膨胀可能使峰位整体移动，但相变通常还会伴随新峰、峰分裂、峰形改变或峰强比例变化，需要结合精修和多温度点数据判断。

钙钛矿空气电极为什么要做气氛原位XRD？

氧分压会影响氧空位、价态和晶格状态。加入气氛控制后，可以更接近材料的实际工作边界，帮助区分单纯温度响应与气氛诱导的结构变化。



参考文献：High-Entropy-Tailored d-p Orbital Hybridization for Enhanced Oxygen Reduction Reaction in Perovskite Air Electrodes of Solid Oxide Fuel Cells, Advanced Materials, DOI: 10.1002/adma.72892。
