【摘要】 从研究假设出发设计固态电池原位XPS实验：明确目标界面、选择构型、设置时间序列、控制测试伪影，并建立结合能解读框架。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



固态电池原位XPS实验方案的起点不是“选哪台仪器”，而是明确要验证的界面假设。例如，你是想知道副反应何时发生，还是想区分化学分解与空间电荷层？不同问题对应不同的样品构型、时间序列和对照设计。



第一步：把科学问题转化为可观测信号

一个好的问题应能对应到谱图或工况变化：

  • *“界面是否失稳”可拆成化学组分、峰面积、峰形和电势响应；

  • *“副反应何时开始”可拆成多个电压或时间节点；

  • *“空间电荷层是否形成”需要结合能级对齐、接地方式和导电性对照；

  • *“SEI是否原生”需要控制转移、温度、真空和深度分析造成的扰动。



第二步：选择样品构型

平面模型界面

适合先验证反应路径、界面组成和峰位变化逻辑，优点是结构清晰、变量较少；局限是与真实厚电极、堆压和复杂孔道存在差异。

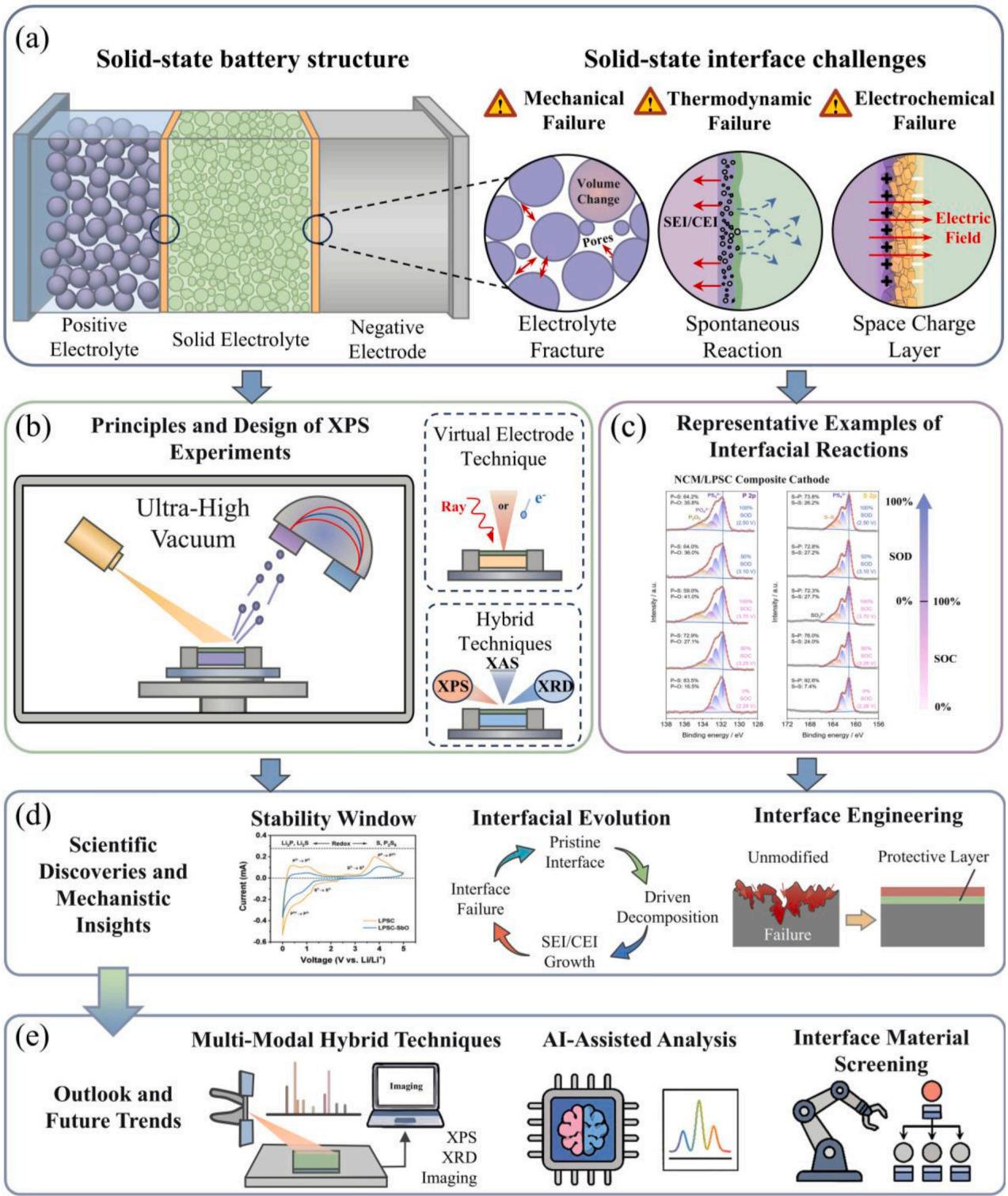

图：从界面失效问题到实验构型选择，需要同时考虑样品结构、运行边界和探测区域。

截面或厚电极构型

更接近器件边界条件，但需要解决探测区域、表面暴露、机械稳定和信号衰减问题。

加压或工作状态构型

适合研究接触和运行过程中的变化，但机械约束、导电路径、接地和空间限制会显著增加方案复杂度。

虚拟电极或沉积构型

适合拆解界面形成阶段和电势贡献，可作为完整电池实验的机理补充。



第三步：设置时间序列与对照

最少应明确三个状态：初始状态、关键工况状态和终点状态。若研究的是反应起始点，建议在预期转折区间增加采样节点，而不是平均分配全部时间。

对照样品可包括：

  • 1.未运行样品；

  • 2.仅经历热处理或气氛处理的样品；

  • 3.施加偏压但未完成完整循环的样品；

  • 4.完成目标循环的样品；

  • 5.去除某一关键组分的模型对照。



第四步：处理结合能位移

分析时建议按四层顺序进行：

  • 1.峰识别：确认元素、化学组分和峰形是否合理；

  • 2.化学变化：查看价态、组分比例和新峰是否出现；

  • 3.电势变化：检查接地方式、导电性、偏压和能级对齐；

  • 4.交叉验证：与电压曲线、阻抗、结构或形貌数据对应。

峰位移动本身不是机理结论，而是需要放回工况和电势边界条件中解释的观测信号。

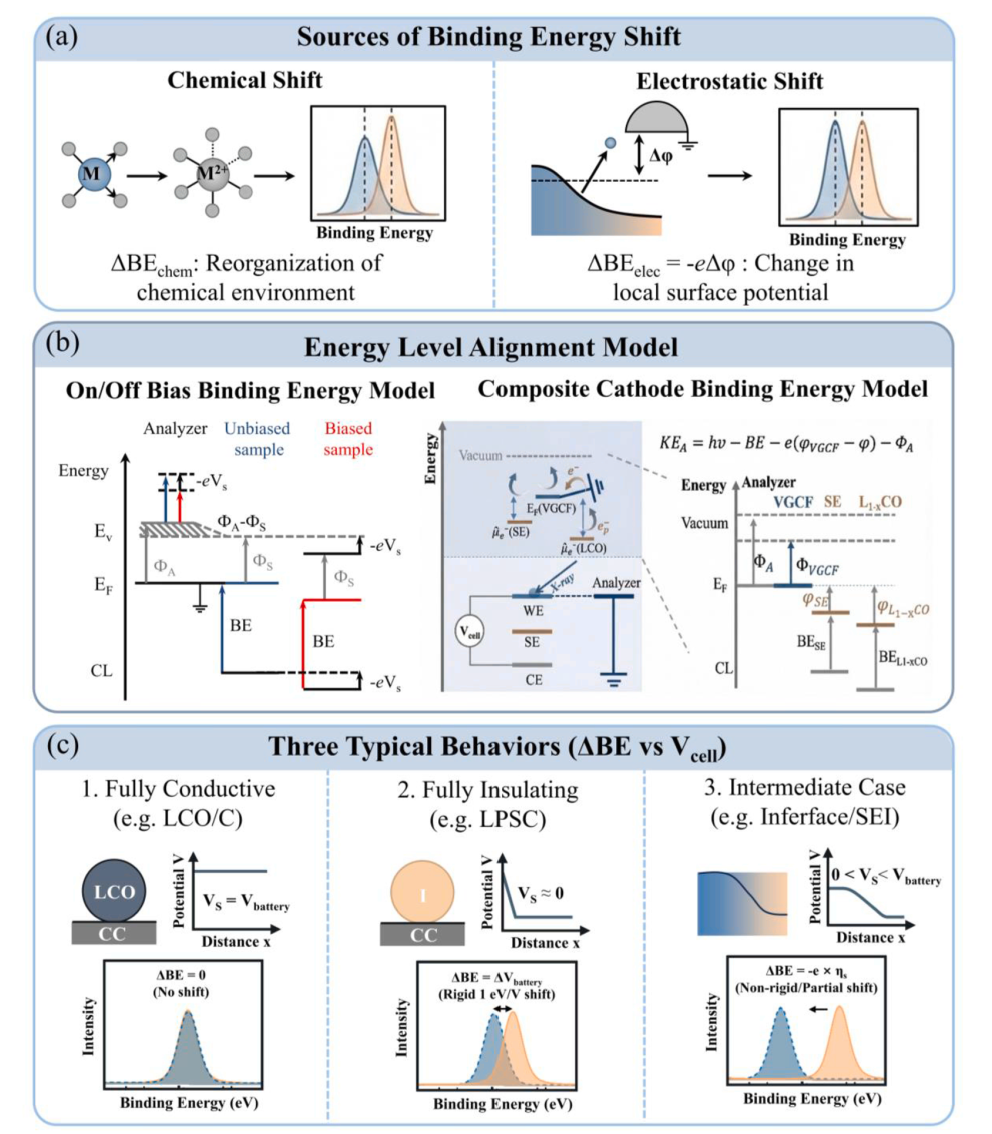

图：结合能变化需要与化学态、能级对齐、接地方式和导电行为联合判断。



第五步：把伪影控制写进方案

需要在实验计划中主动记录：

  • *X射线剂量或照射时间；

  • *电荷中和方式；

  • *样品转移路径和暴露时间；

  • *低温、真空和气氛条件；

  • *是否进行离子束刻蚀以及刻蚀可能造成的化学改变；

  • *是否设置无X射线、无偏压或低剂量对照。

对易分解或易挥发体系，检测过程造成的变化可能与真实运行变化叠加。只有把这些变量记录下来，后续结果才具备可解释性。

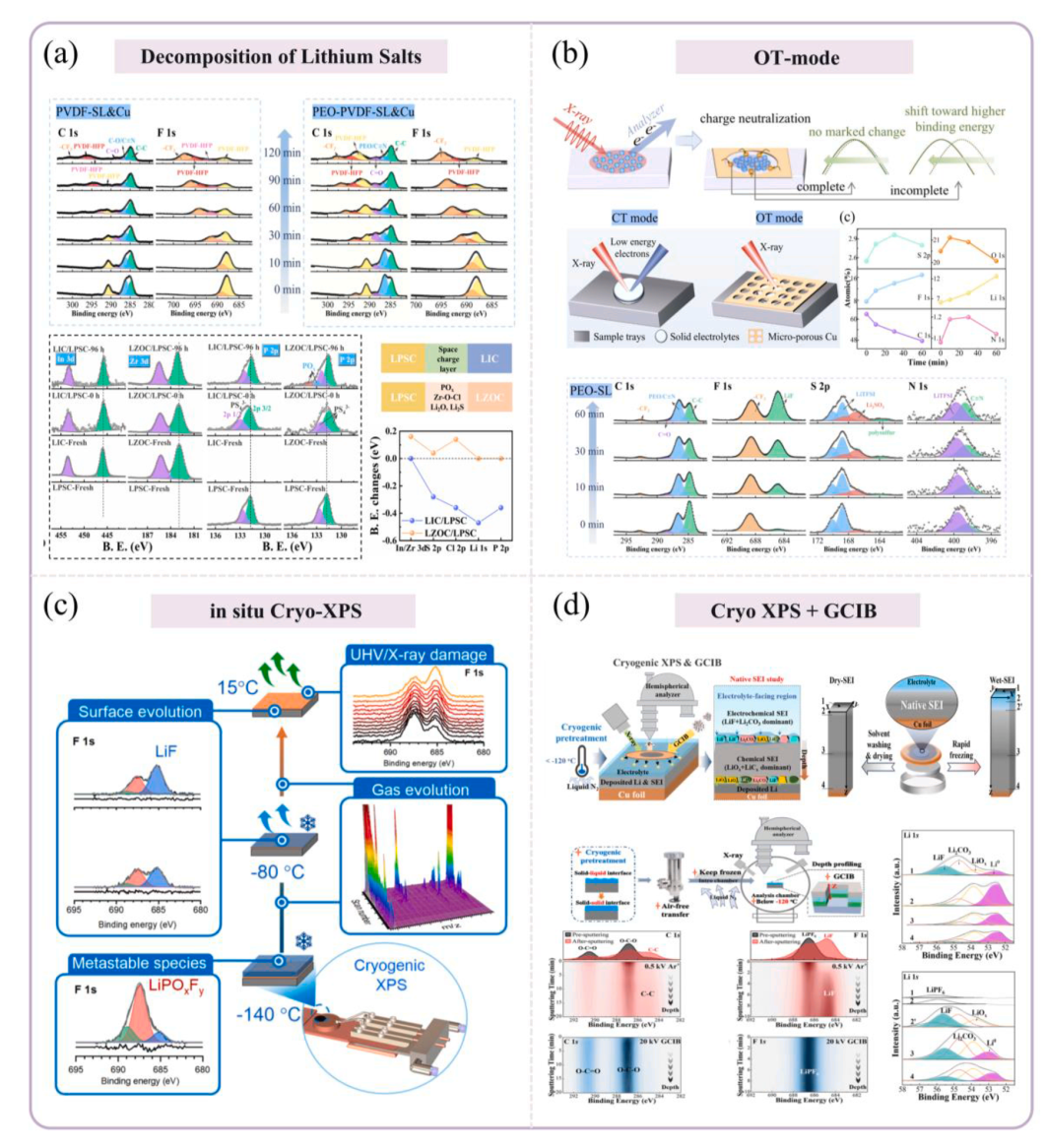

图：低温、低损伤和深度分析方案可用于降低检测过程对界面的扰动。



第六步：确定数据交付标准

建议在测试前确认以下输出：

  • *原始谱图和处理后谱图；

  • *峰拟合模型、背景类型和约束条件；

  • *能量校准和电荷校正方法；

  • *每个样品/时间点的工况记录；

  • *异常点和无效数据说明；

  • *重复样或重复扫描结果；

  • *与研究问题直接对应的图表建议。



如何把原位XPS放进完整证据链

原位XPS擅长提供界面化学和局部电势信息，但不应被当作所有问题的唯一答案。固态电池研究可根据问题组合EIS、XRD、XAS、AFM、截面成像或热分析等手段：

  • *XPS：表面/界面化学态与电势响应；

  • *EIS：阻抗和传输变化；

  • *XRD/XAS：体相结构和局部配位；

  • *AFM/成像：形貌与接触变化。

组合表征的目标不是堆方法，而是让每个关键结论都有对应证据。



送样前的最小资料包

如果要启动原位XPS技术评审，建议准备一页资料：样品结构图、制备流程、目标界面、运行曲线、希望观察的元素、计划工况、已有数据和待验证假设。资料越具体，服务方越容易判断构型和风险。



向科学指南针咨询原位XPS方案时的沟通重点

科学指南针可围绕固态电池原位XPS测试提供方案咨询。向科学指南针咨询时，建议不要只提交“需要做原位测试”这一句，而应同时说明目标界面、样品结构、运行工况、关键时间点和希望验证的机理假设。

确认方案时，重点核对四项内容：样品是否适配目标构型；气氛、温度、偏压或辐照条件是否可执行；是否有化学态与电势效应的区分方案；最终是否提供足以支撑论文分析的原始数据和方法记录。具体能力以科学指南针正式确认结果为准。

更多服务比较可查看原位XPS测试服务怎么选，方法背景可查看原位XPS是什么。



FAQ

原位XPS实验需要多少个时间点？

没有适用于所有课题的固定数量。若目标是观察趋势，至少需要初始、关键工况和终点三个状态；若目标是定位反应起始点，应在预期转折区间增加节点，并优先保证每个节点的工况记录和重复性。

为什么要区分化学态和电势效应？

因为两者都可能引起结合能变化，但对应的机理不同。若不考虑接地、导电性和外加偏压，容易把静电响应误判成化学分解，或把真实反应变化归因于测试条件。

Cryo-XPS适合所有固态电池样品吗？

不一定。低温方案是否适用取决于样品挥发性、相变、机械稳定性、转移条件和研究目标。它可以帮助保留某些易变化界面，但仍需通过对照确认低温过程没有引入新的解释问题。



结语

固态电池原位XPS方案的核心是“问题—构型—工况—对照—解释”五步闭环。只要把研究假设和证据边界提前写清楚，原位测试就更有机会从一组漂亮谱图，变成能够支撑论文论证的动态界面证据。
