您已经拒绝加入团体
2026-07-27
9
0
【摘要】 了解原位XPS如何在接近工作状态下追踪固态电池界面的化学态、电势分布与分解路径，并掌握方法选择和伪影控制要点。
原位XPS（operando X-ray photoelectron spectroscopy）是一类在受控环境或工作状态下获取X射线光电子能谱的方法，用于追踪材料表面和界面在反应、偏压、温度或气氛变化过程中的化学态与电势响应。与只分析循环结束后样品的后解析XPS相比，它更关注“变化何时发生、如何发生，以及测试信号是否接近真实界面”。
为什么固态电池需要原位XPS
固态电池的关键难题经常集中在正极/固态电解质和负极/固态电解质界面。机械接触丢失、热力学副反应和外加偏压下的电化学分解可能同时存在，最终表现为阻抗增加、容量衰减或循环稳定性下降。
这些界面通常埋藏较深，且在充放电或加压过程中持续变化。后解析表征能够提供某个时间点的结果，却不一定能还原反应开始的顺序和中间态。原位XPS的价值，是把界面化学变化和局部电势响应放在同一条时间轴上观察。
原位XPS主要能回答哪些问题
-
*界面副反应从什么阶段开始？
-
*固态电解质分解后形成了哪些表面化学组分？
-
*结合能位移来自化学态变化，还是来自电势降和表面过电位？
-
*空间电荷层是否形成，电势分布如何变化？
-
*测试过程中是否出现辐照、电荷中和或离子束造成的伪影？
四类常见方法路线

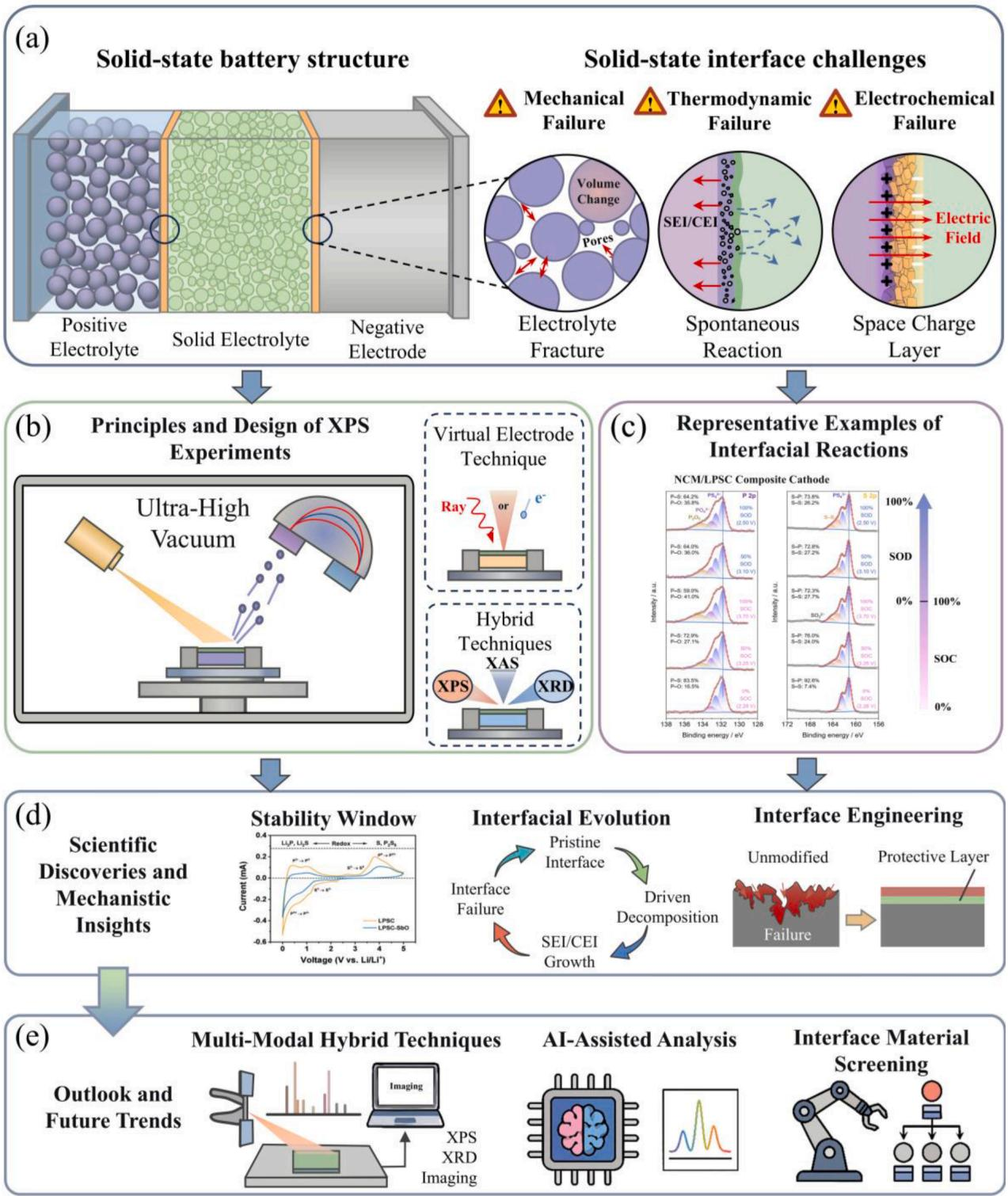

图 1 固态电池界面失效类型与原位XPS切入路径示意图。
AP-XPS：缩小环境差异
AP-XPS通过提高测试环境压力，尝试缩小超高真空与实际工作环境之间的差距。它适合研究气氛参与的表面反应，但具体压力窗口和样品兼容性需要结合仪器与课题确认。
Cryo-XPS：保留易变化界面
低温XPS常用于降低挥发、分解或迁移，帮助保留更接近原生状态的界面组成。对于对温度和真空敏感的固态电解质，低温转移和低温测试条件尤其需要提前设计。
虚拟电极：拆解电势贡献
虚拟电极或等效构型可用于分析接地方式、导电相与绝缘相对结合能响应的影响。它的重点不是“让峰位更好看”，而是帮助判断峰位变化究竟对应化学反应还是静电效应。
沉积法：控制界面形成过程
通过沉积或逐步构建模型界面，可以把初始接触、反应起点和界面组分演变拆解开来，适合机理研究和方法学验证。
如何理解结合能位移

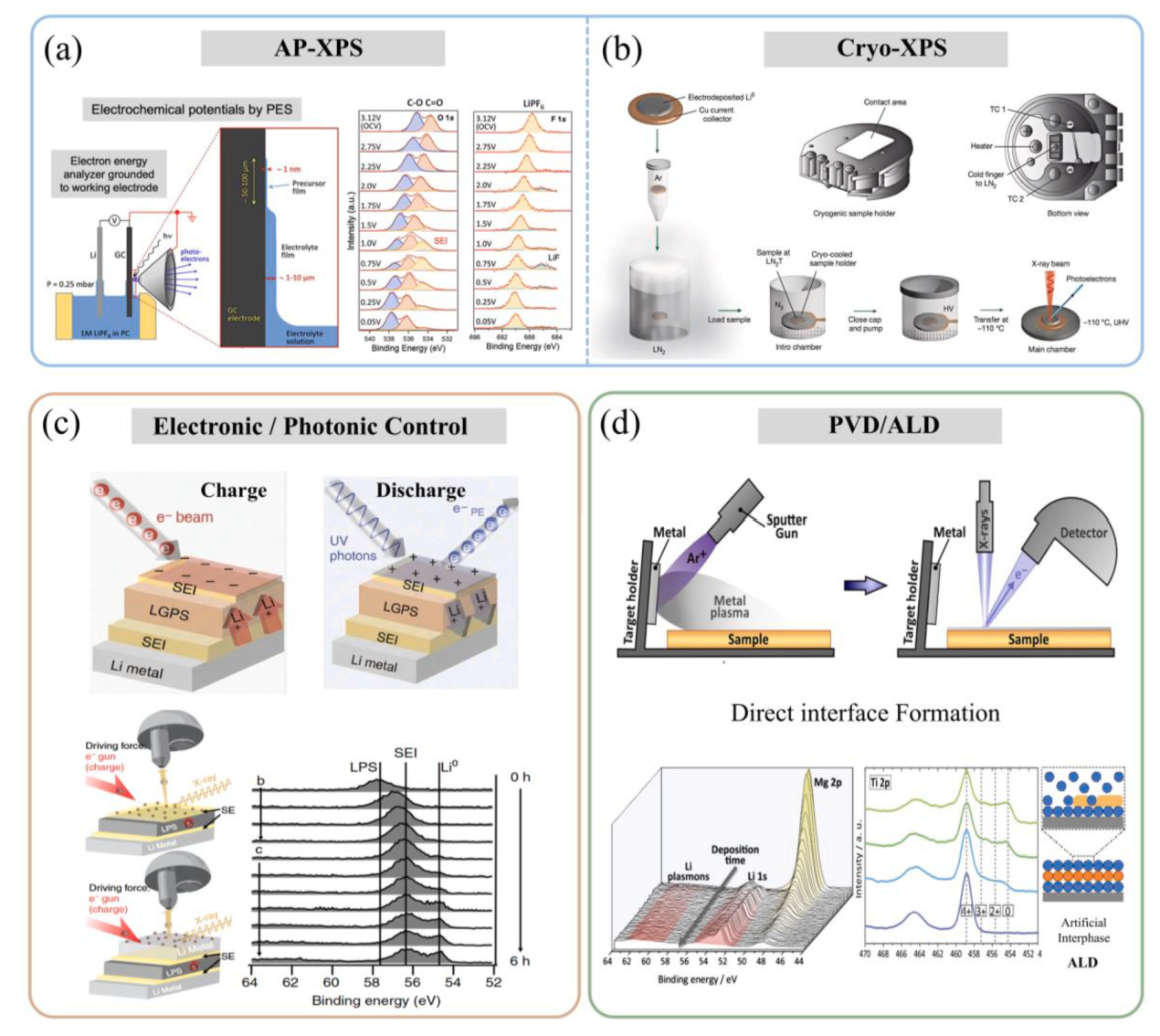

图 2 原位XPS方法体系的演进。
原位XPS中最容易误读的信号之一是峰位移动。一个实用的判断框架是：先检查化学态、峰形和组分比例是否同步变化；再检查接地方式、导电性、外加偏压和电势分布是否变化；最后结合电化学曲线、阻抗或其他结构表征判断是否存在叠加效应。
结合能位移不应被自动等同于化学分解。在复合电极和固态电解质界面中，化学态变化与电势变化可能同时发生，单独依赖一个峰位通常不足以完成机理归因。

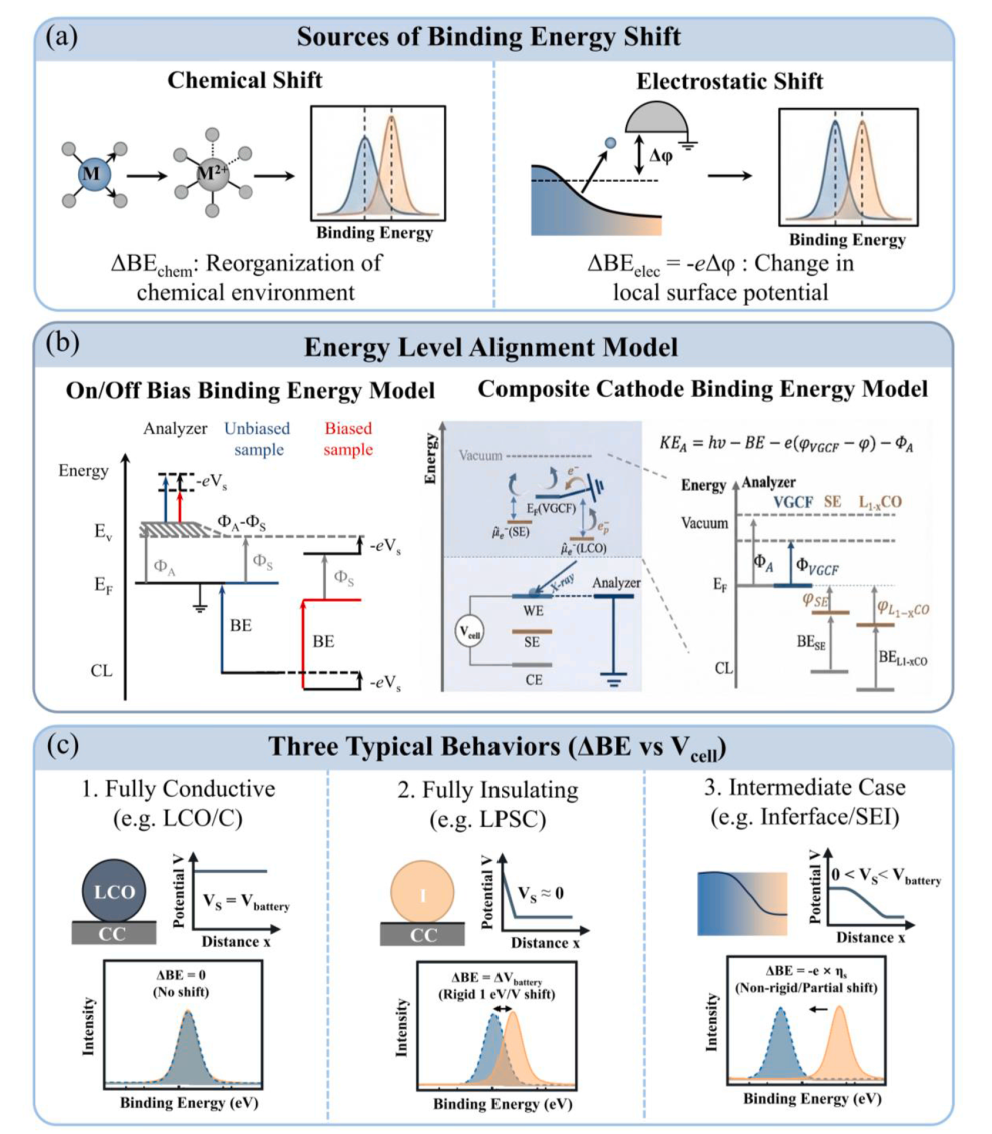

图 3 在运行过程中，复合电极的结合能会发生变化。
伪影控制决定证据可信度
原位XPS不仅要观察样品，也要控制观察过程对样品的影响。需要重点关注：
-
1.X射线照射是否诱导聚合物或电解质分解；
-
2.电荷中和是否引入人造组分或改变峰位；
-
3.离子束深度剖析是否破坏原始化学梯度；
-
4.真空、温度、转移和堆压变化是否让界面偏离原始状态。
如果研究问题涉及原生SEI、亚稳态界面或深度方向分层，Cryo-XPS、低损伤深度分析和对照样品设计应当在测试前一起讨论。

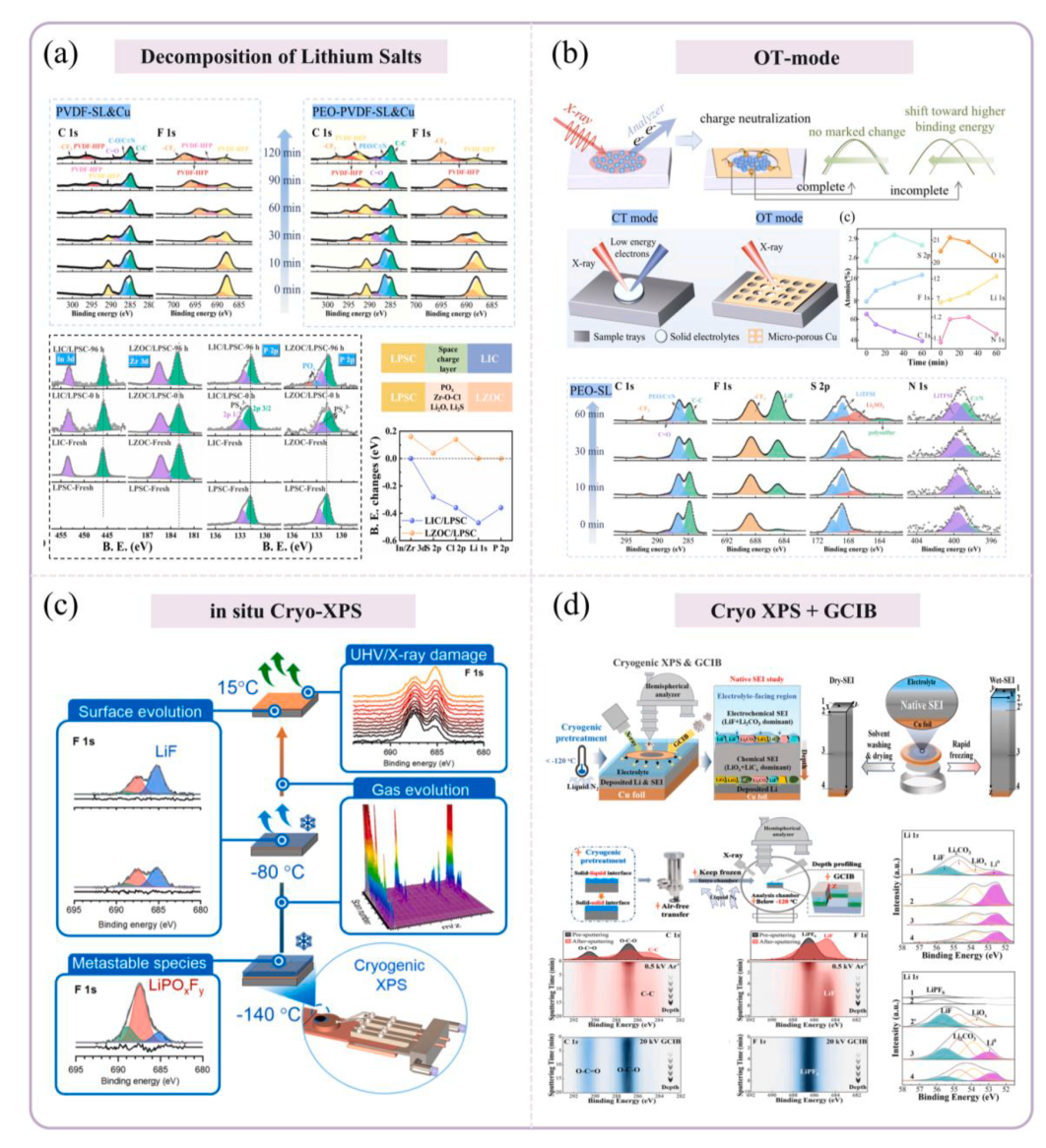

图 4 用于固态电池界面的 XPS 方法：伪影抑制、原始 SEI 捕获以及深度分析。
原位XPS与后解析XPS怎么选
后解析XPS适合回答“测试结束后样品表面有哪些化学组分”；原位XPS更适合回答“这些组分何时出现、在什么工况下变化，以及峰位变化是否伴随电势响应”。两者不是互相替代，而是可以形成时间过程与终点状态的证据组合。
如果你的课题关注固态电池界面形成、偏压响应或工作状态下的分解路径，可先阅读原位XPS测试服务怎么选和固态电池原位XPS实验方案。
科学指南针与原位XPS测试咨询
科学指南针面向固态电池、能源材料和电化学方向提供原位XPS测试咨询。研究人员可以围绕目标界面、运行工况、样品结构、对照方案和数据交付要求提出具体问题，再由服务团队确认可执行的测试边界。
正式委托前，应以科学指南针的技术确认结果为准，核对样品兼容性、可用工况、原位构型、数据内容和交付方式。
常见问题
原位XPS一定等于operando XPS吗？
两者都强调在受控过程或工作状态下观察材料变化，但具体定义会随论文和仪器构型而变化。写作或设计实验时，应明确样品是否处于真实工作状态、是否施加偏压、是否存在气氛/温度控制，以及是否能够同步记录关键运行参数。
固态电池样品能直接做原位XPS吗？
不能仅凭“固态电池”这一名称判断可行性。需要先确认样品尺寸、层次结构、集流体、堆压、导电路径、对真空和辐照的稳定性，以及希望观察的是表面、截面还是埋藏界面。
原位XPS结果需要哪些对照？
建议至少准备未运行样品、运行后样品和关键工况样品，并同步记录偏压、温度、气氛、时间和转移条件。若要区分化学态与电势贡献，还应设计接地或导电性对照。
结语
原位XPS把固态电池界面研究从“循环结束后看结果”推进到“在变化过程中追踪证据”。但高质量结果依赖的不只是谱仪本身，还包括电池构型、接地策略、伪影控制、对照样品和数据解释框架。选择测试方案时，应先把科学问题拆清楚，再决定最合适的原位路线。
本文技术框架参考 Energy Storage Materials 综述《Operando X-ray photoelectron spectroscopy for solid-state batteries: Current development and future perspectives》（DOI: 10.1016/j.ensm.2026.105240）
