钛合金做 EBSD测试 时，制样质量会直接影响电子背散射花样、标定率和后续数据可靠性。电解抛光、氩离子抛光和振动抛光并不是谁一定更好，而是要根据材料硬度、脆性、加工历史和研究目标来选择。



先说结论：EBSD制样先看目标，再看材料

  • *想快速去除机械变形层，可以考虑电解抛光

  • *材料高脆性或容易产生加工孪晶，可重点评估氩离子抛光

  • *关注晶界、孪晶界和低残余应力表面，可考虑振动抛光

如果还要做 HR-EBSD、KAM 或 GND 分析，对表面质量和残余应变控制的要求通常更高。



一、为什么机械抛光可能影响EBSD结果

机械研磨和抛光可能在表面留下：

  • *塑性变形层

  • *划痕

  • *残余应力

  • *局部应变集中

  • *表面污染或变形组织

这些因素可能降低EBSD花样质量，影响晶界识别、取向分析和微区应变结果。因此，单纯把表面“抛亮”并不等于满足EBSD测试要求。



二、电解抛光适合什么情况

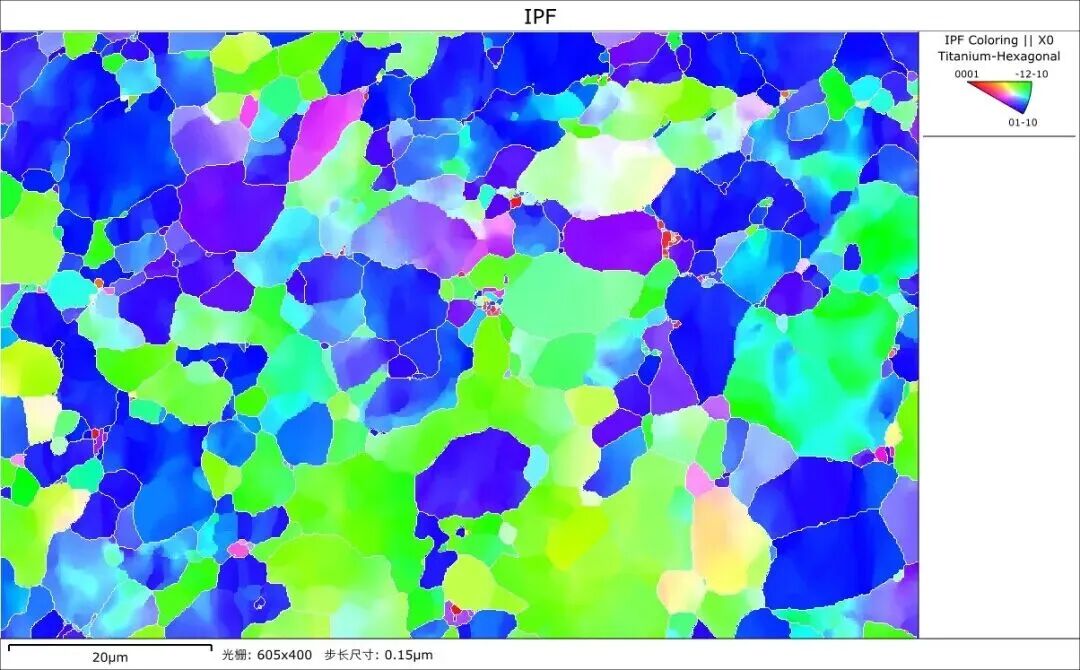

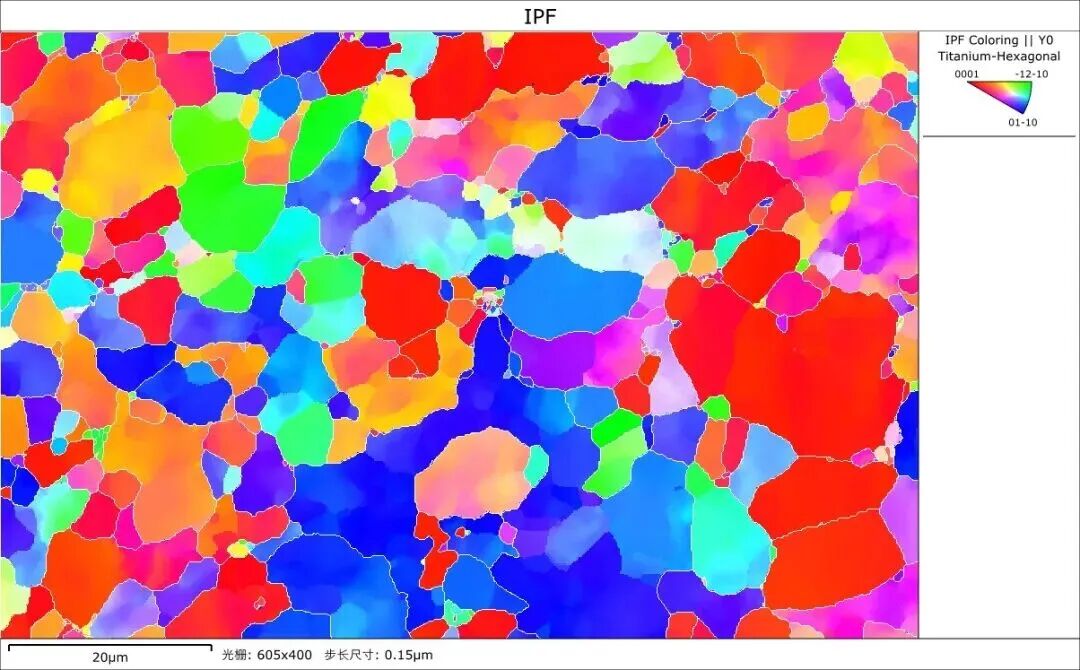

电解抛光可以通过电化学方式去除表面变形层，适合需要快速改善表面质量的部分金属材料。原文钛合金案例中采用电解抛光，标定率超过 95%。

适合重点观察：

  • *晶粒取向

  • *晶粒尺寸

  • *IPF图

  • *相分布

  • *基础织构信息

使用电解抛光时，需要根据材料成分、组织和电解液体系优化电压、时间和表面状态，不能直接照搬其他材料参数。



三、氩离子抛光适合什么情况

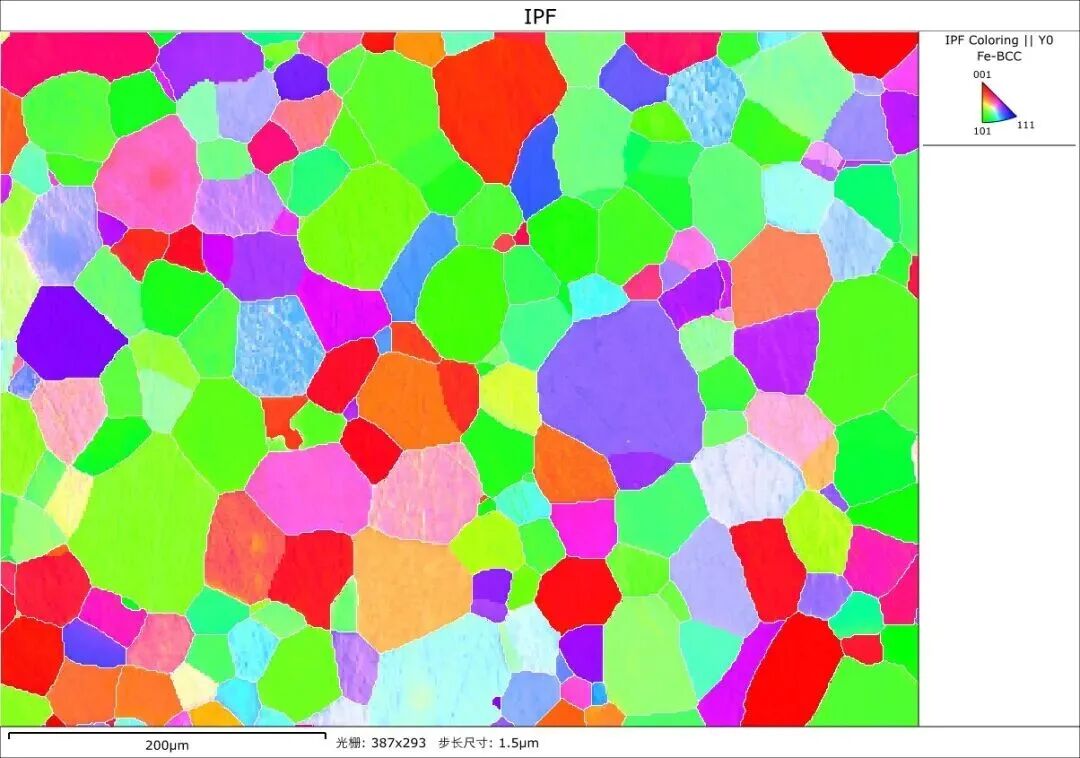

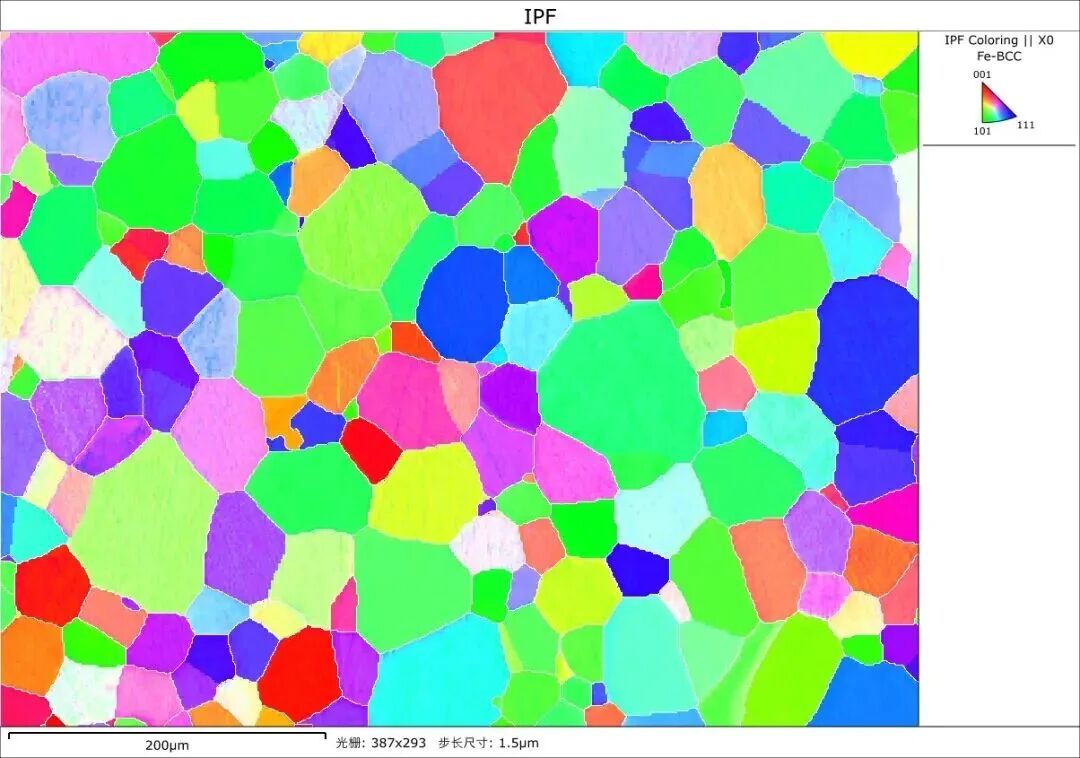

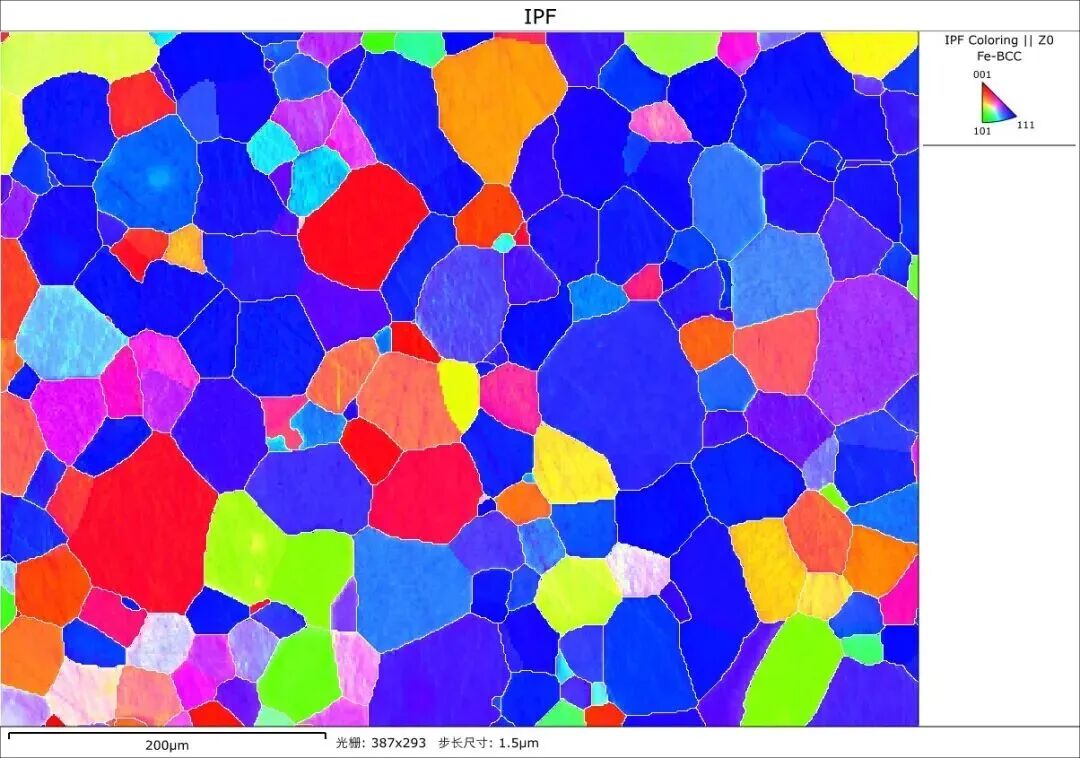

氩离子抛光适合对表面完整性要求较高、材料较脆或机械加工容易引入孪晶和变形的体系。原文硅钢案例中，氩离子抛光标定率超过 99%。

这类制样方式适合用于：

  • *高脆性材料

  • *易产生加工孪晶的材料

  • *对表面损伤敏感的样品

  • *需要较高EBSD标定率的测试

氩离子抛光的优势是可以进一步去除表面损伤层，但需要控制处理时间和离子能量，避免引入新的表面变化。



四、振动抛光适合什么情况

振动抛光通常用于进一步降低表面残余应力和改善表面状态。原文多孪晶锌案例中，振动抛光标定率超过 99%，适合观察孪晶界、晶界类型和取向关系。

对于HCP结构材料，室温滑移系相对有限，孪生可能成为重要的变形协调方式，因此孪晶界的准确识别尤为重要。



五、不同制样方式如何影响数据解释

制样方式不仅影响标定率，还可能影响：

  • *晶界完整性

  • *KAM和GND结果

  • *残余应变判断

  • *孪晶界识别

  • *局部取向梯度

因此，做HR-EBSD时不能只关注“能不能出图”，还要确认表面处理是否会把制样引入的应变误认为材料本征应变。



六、科学指南针可提供哪些EBSD制样支持

科学指南针 可围绕钛合金、硅钢、锌及其他复杂金属材料，提供电解抛光、氩离子抛光、振动抛光和EBSD/HR-EBSD测试方案支持。

测试可根据研究目标配置：

  • *IPF X/Y/Z取向图

  • *KAM局部取向差

  • *GND分布

  • *晶界和孪晶界

  • *极图与反极图

  • *织构分析

  • *EDS元素分布辅助分析



常见问题

钛合金EBSD一定要做氩离子抛光吗

不一定。制样方式需要根据钛合金组织、表面状态、加工历史和目标结果选择。

标定率越高，结果就一定越好吗

不一定。标定率是重要指标，但还需要结合花样质量、数据均匀性、晶界识别和研究目标综合判断。

HR-EBSD为什么对制样要求更高

因为HR-EBSD需要分析微区取向梯度、GND和残余应变，表面残余变形可能直接影响结果解释。



结语

钛合金EBSD制样没有固定答案，关键是让材料特性、表面处理和分析目标相互匹配。科学指南针可根据样品类型和研究问题，协助选择电解抛光、氩离子抛光或振动抛光方案，为EBSD和HR-EBSD测试提供更稳定的制样基础。
