【摘要】 一般,对于 demo. Multipoint BET(多点 BET)和 demo. Isotherm(吸附等温线)以及常见的 demo.BJH report (BJH 法孔径分布)这些模型报告都是有的。但是对于有的模型:SF、HK 等模型的报告就需要我们先编辑好此模型的报告,才能在处理数据时直接使用,从而导出相应模型的结果。

用全自动比表面积及孔径分析仪(BET)分析样品时,科学指南针检测平台工作人员在与很多同学沟通中了解到,好多同学仅仅是通过文献或者师兄师姐的推荐对BET有了解,但是对于其原理还属于小白阶段,针对此,科学指南针检测平台团队组织相关同事对网上海量知识进行整理,希望可以帮助到科研圈的伙伴们;



一般,对于 demo. Multipoint BET(多点 BET)和 demo. Isotherm(吸附等温线)以及常见的 demo.BJH report (BJH 法孔径分布)这些模型报告都是有的。但是对于有的模型:SF、HK 等模型的报告就需要我们先编辑好此模型的报告,才能在处理数据时直接使用,从而导出相应模型的结果。



1、打开软件

在configure→manage reports。弹出报告编辑的对话框。

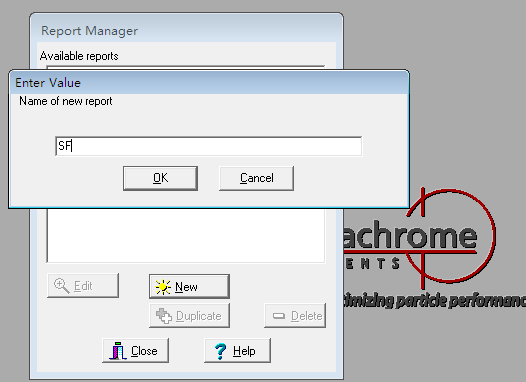

2、点击 new 新建,就可以建立一个新的报告模型,也可以点击 Edit,对选中的方法进行编辑,或者使用 Delete 进行删除。首先,我们输入报告的名称。比如:SF。





3、 建立报告界面信息

一个报告里面所包含的内容主要是:analysis data(分析数据),data reduction,parameters(数据处理参数),summery(数据处理结果总结),plot(数据结果图),table(图中的原始数据)这几项。在进入的界面中我们 看到有 graph、table 、metadata、formatting 这 4 项菜单。每个菜单都有子菜单,可以通过点击”+”看到子菜单。首先,介绍一下 4 个菜单包含的内容:Graphs:所有结果的图;Tables:所有结果的原始数据;Metadata :所有结果的总结报告(包括分析数据、数据处理参数);Formatting:分页符设置。









4、 建立报告内容

在 4 个菜单中分别找到需要的内容。选中(变为蓝色),点击 add,就可以把右边选中的内容添加到左边。同时,可以使用上下方向的黄色箭头对加入的内容进行顺序调节。我们看到在左侧图这一栏的内容中有两个小黑三角。这个是用来调节图片占据页面的大小的。一般我们设置成 1/2 page。





5、 报告的使用

点击 OK 保存方法报告,点击 Close 退出编辑。使用软件打开数据,对数据进行相应模型的处理计算后,在任意处右键点击→Reports→SF 就可以查看完整的报告结果。





以上仅为科学指南针平台的自我总结,故此分享给大家,希望可以帮助大家对测试更了解,如有测试需求,可以和科学指南针联系,我们会给与您最准确的数据和最好的服务体验,惟祝科研工作者可以更轻松的工作。
