BET数据分析的三种材料实例分析



一.大孔材料



大孔材料的结构可以通过扫描电镜来进行观察,SEM可以给出局部的材料信息,也可以通过压汞法(气体吸附法分析孔径范围为0.3-100 nm;压汞法可以测到1 mm孔径大小)孔径统计来了解暴露在表面的孔大小。



图1:玉米秸秆 (a,b,c) 和 750℃煅烧后 (d,e) 的 SEM 图像



材料简介:以生玉米秸秆为原材料,进行高温碳化得到大孔碳材料。

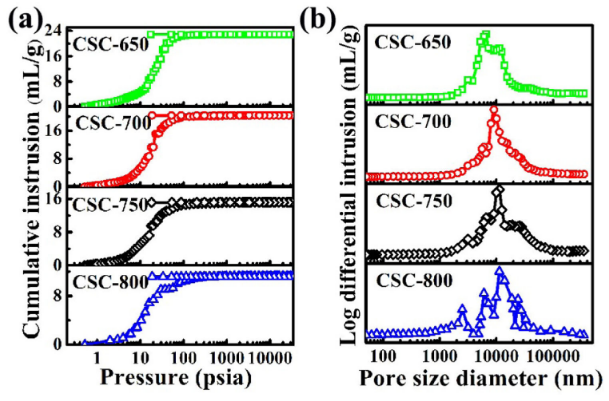

图2:CSC-x的压汞-挤出等温线(a)和孔径分布(b)



采用压汞法和N2吸附法准确评价了不同热解温度下微观结构的变化。



如图 2a 所示,所有这些样品在压汞-挤压等温线方面都表现出相似的变化,其中压入量在低压区略有增加,然后在10到1000 psia之间急剧上升,最后在高压区变得稳定。



一般来说,外压与孔隙大小成反比,因为大多数固体材料不易被汞润湿,因此总是需要较高的外压才能将汞挤入其孔隙中。



因此,这些侵入曲线的特征证实了CSC-x含有丰富的大孔。孔径分析证实这些大孔的最可能分布约为5.0-20.0 μm(图 2b)。



对于大孔材料其另一个重要的性质是孔隙度(porosity),其定义为孔隙的体积与材料的总体积的比率,其值在0-1之间(0-100 %),表示材料“空”的程度。



其计算方法为:Porosity(Pt)=Pore volume(Vp)/Total volume(Vt),Total volume指的是材料的表观体积。



文献中制得的CSC-650、CSC-700、CSC-750 和 CSC-800 的饱和侵入体积(Pore volume)分别为22.81、20.30、15.15和11.14 mL/g。它们对应的孔隙率分别为95.24%、94.59%、92.52%和81.14%。



与传统的微孔/介孔碳材料相比,大孔材料的N2吸附量非常差,BET表面积和孔体积分别为13.43 m2/g和0.010 cm3/g、15.08 m2/g和0.011 cm3/g、14.27 m2/g和0.008 cm3/g和25.05 m2/ g和0.011 cm3/g。



在碳材料中,微孔对比表面积和孔容的贡献较大。



二.微介孔材料



微孔的孔径小于2 nm,不同于大孔材料,在SEM图上很难看到微孔的孔结构,氮气吸脱附可以很好的对孔结构进行分析表征,氮气吸脱附可以分析1-100 nm左右的孔结构,在分析0.3-1 nm的超微孔结构时则要选用二氧化碳作为吸附质。



这主要是因为,在273K下,二氧化碳的饱和蒸气压非常高(约3.5 MPa),在该温度下气体能够快速扩散到0.4 nm以下的空隙中,从而能探测较小的微孔结构。



图1:碳纳米片的SEM和TEM图



材料简介:丝瓜作为绿色碳前驱体,通过热解、化学活化和水热处理合成氮和硫共掺杂微介孔碳纳米片(N,S-MMCSs)。

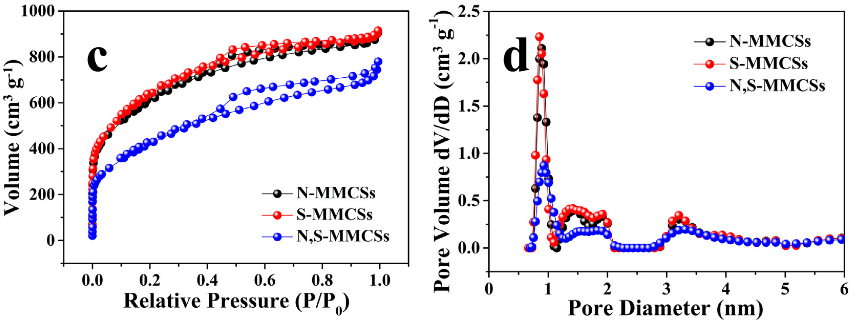

图2:N-MMCS、S-MMCS 和 N,S-MMCS 的 N2 吸附/解吸等温线 (c) 和孔径分布 (d)



通过N2吸脱附曲线可以看到(图2c),所得碳材料在IUPAC分类中均呈现出明显的I型和IV型等温线组合。



换言之,当相对压力P/P0在0.0~0.1之间时,吸头吸附曲线急剧增加,表明存在富微孔结构(I型等温线)。



在相对压力 (P/P0) 范围0.4-1内具有可见滞后循环的IV型等温线表明在二维碳片中包含介孔。



从氮气解吸数据中获得的相应孔径分布曲线(图2d)进一步证实了N-MMCSs、S-MMCSs和N,S-MMCSs具有分级微/介孔结构,它们都包含两种直径的微孔0.7至2.0 nm和3.0至4.0 nm的小介孔。

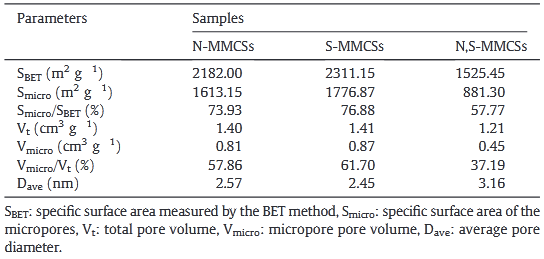

表1:N-MMCSs,S-MMCSs,和N,S-MMCSs的结构和孔隙度特征





大的比表面积和分级微/介孔结构不仅可以提供大量的活性吸附位点,而且可以有效地促进离子的快速扩散,以及物质的快速转移。



三.多级孔材料



微孔可以提供更大的比表面积和孔容,增加活性位点的数量;介孔和大孔可以促进离子的快速扩散,以及物质的快速转移。



大孔的结构分析可以借助扫描电镜,定量分析则采用压汞法;介孔和微孔的分析采用氮气吸脱附来分析;超微孔采用二氧化碳吸脱附进行表征。

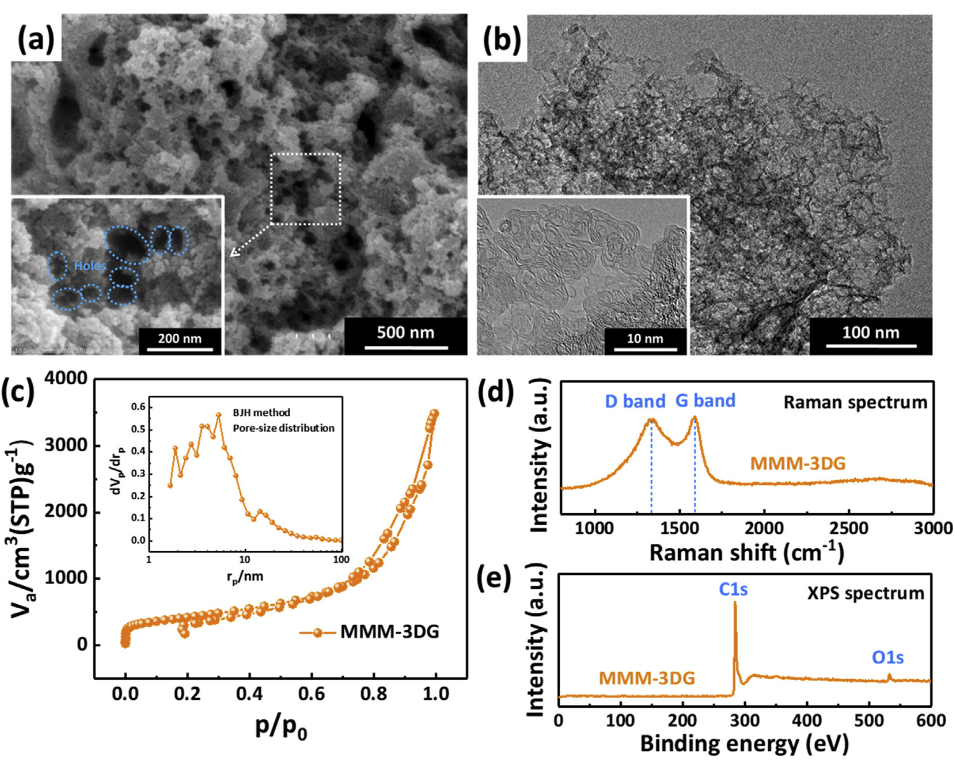

图1:碳纳米片的SEM(a)和TEM图(b),N2 吸附/解吸等温线和孔径分布(c)



材料简介:一种具有优异电吸附速率的微-中-大孔3D石墨烯 (MMM-3DG) 。



材料的大孔在扫描电镜下清晰可见(图1a),平均尺寸为20 nm,图 2(b) 揭示了多层石墨烯相互纠缠,并且这些石墨烯层产生了许多开孔。



MMM-3DG在IUPAC分类中均呈现出明显的I型和IV型等温线组合,说明存在微孔和介孔结构。从孔径分布图可以看到MMM-3DG具有微孔-介孔-大孔的分级多孔结构。

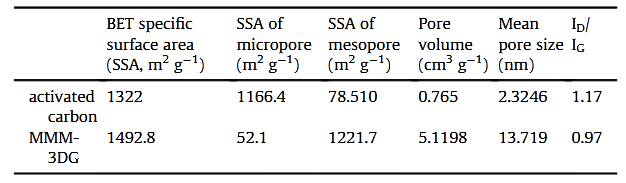

表2:活性炭和MMM-3DG的比表面积和孔结构列表







  • Li J ,  Zhang N ,  Zhao H , et al. Cornstalk-derived macroporous carbon materials with enhanced microwave absorption[J]. Journal of Materials Science Materials in Electronics, 2020:1-11.

  • Chen F ,  Zhang M ,  Ma L , et al. Nitrogen and sulfur codoped micro-mesoporous carbon sheets derived from natural biomass for synergistic removal of chromium(VI): adsorption behavior and computing mechanism[J]. Science of The Total Environment, 2020, 730:138930.

  • Kang J ,  Min J ,  Kim S I , et al. Three-level micro–meso–macroporous three-dimensional graphene for highly fast capacitive deionization - ScienceDirect[J]. Materials Today Energy, 2020, 18:100502.
