【摘要】 手把手教你使用GaussView绘制静电势(ESP)图!涵盖两种输入文件(.fchk和.cub文件)操作流程,详细解析Surface and Contours窗口设置、等值面映射、色彩调节及图像导出步骤,适合计算化学与材料科学研究者快速上手。

文字教程



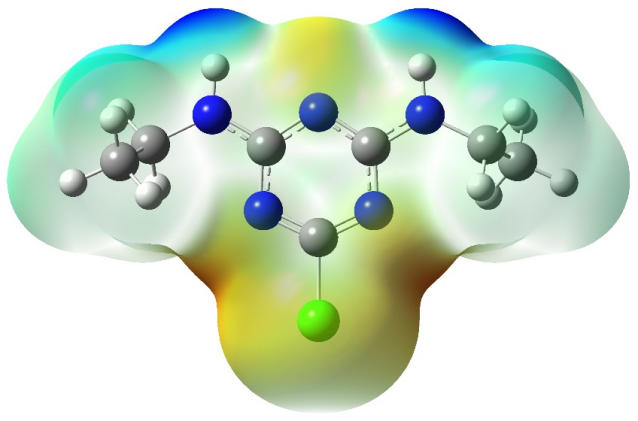

一、若给定体系的波函数信息文件

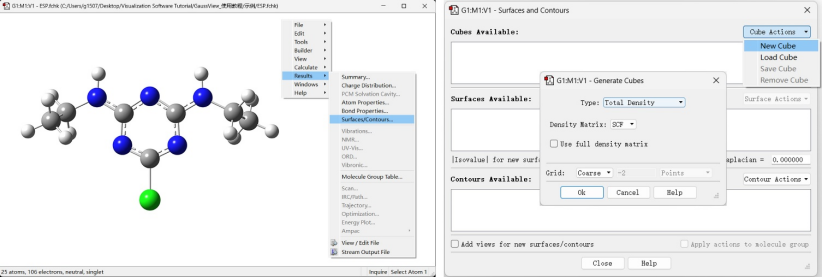

1.在GaussView中导入.fchk文件,右键打开Results—Surface and Contours窗口,在Cubes Available对话框中选择New Cube,类型设置为Total Density,等待后台程序计算



2.在Surfaces Available对话框中设置等值面大小,选择New Mapped Surface,类型设置为ESP,等待后台程序计算



3.其它参数调节

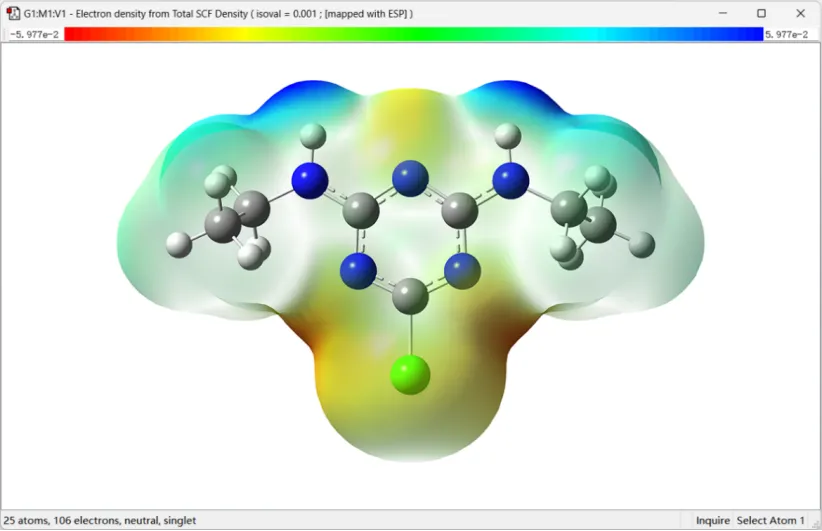

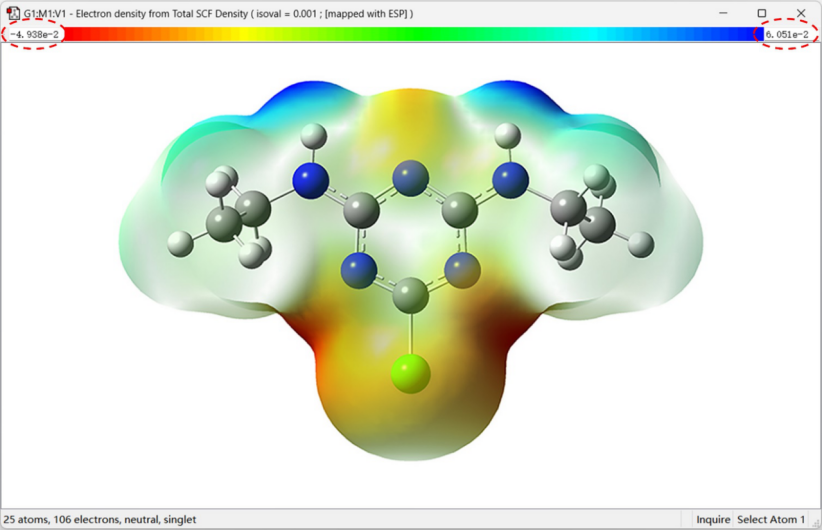

3.1色彩刻度范围

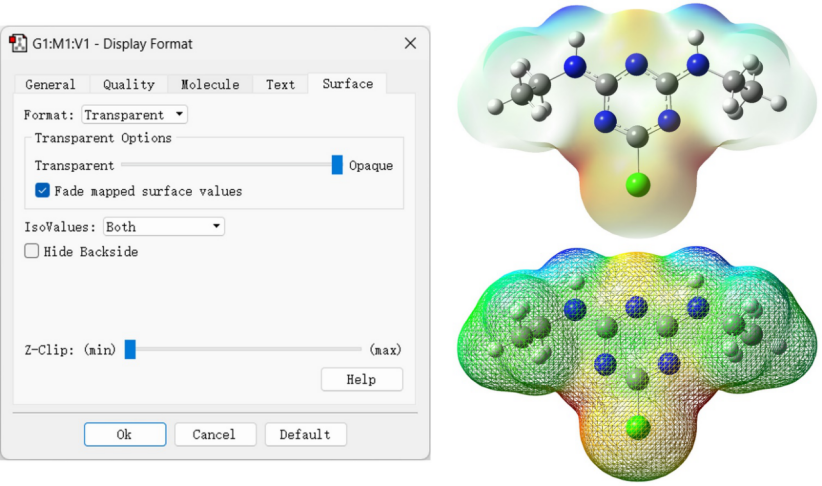

3.2显示方式与透明度,‘Ctrl+D’打开Display Format—Surface窗口

4.右键打开File—Save Image File窗口,按需选择图片格式和分辨率



二、若给定体系的电子密度和静电势的.cub文件

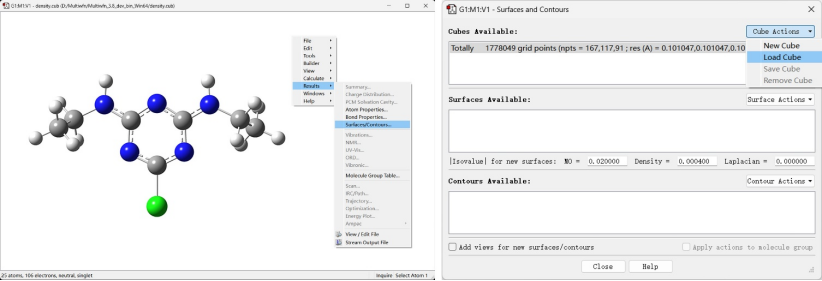

1.在GaussView中导入电子密度的.cub文件,右键打开Results—Surface and Contours窗口,在Cubes Available对话框中选择Load Cube,导入含有静电势信息的.cub文件

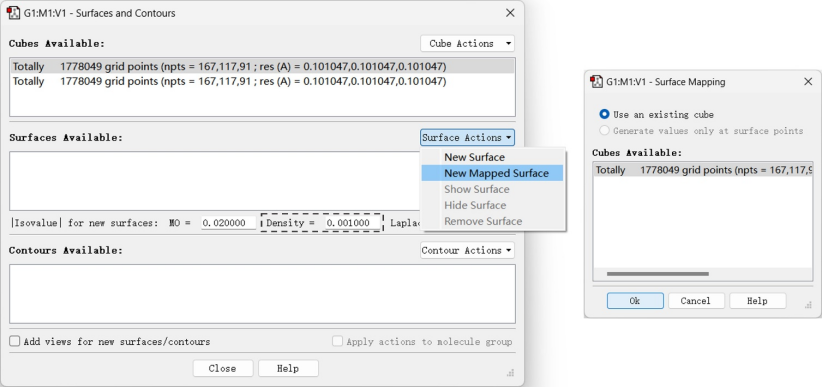

2.在Surfaces Available对话框中选择New Mapped Surface



3.其它参数调节,同上

4.右键打开File—Save Image File窗口,按需选择图片格式和分辨率
