吹爆这个流程图工具，比Visio更小更易于操作！

推荐一款更实用的轻量级流程图软件—— Draw. io。

Draw. io是一款可以作为首选、强推的一款流程工具，不仅支持在线版，还可以安装到Windows、Mac进行离线使用，尤其是与 VS Code的结合，让它支持的平台进一步得到丰富。

Draw. io绘制图片展示：

架构图

逻辑图

鱼骨图

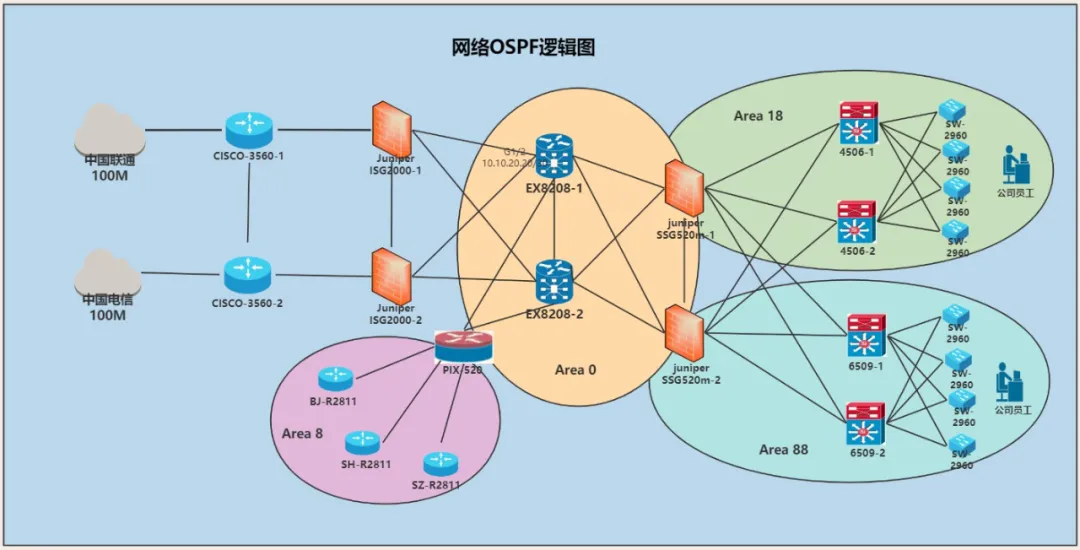

网络拓扑图

1、点击右键，以管理员身份运行软件。

2、选择合适的安装路径，进行软件安装。

3、软件安装完全后，点击运行draw.io。

4、打开软件后，选择合适的语言并创建新绘图。

5、软件操作界面，选择合适的工具就可以绘制流程图啦！

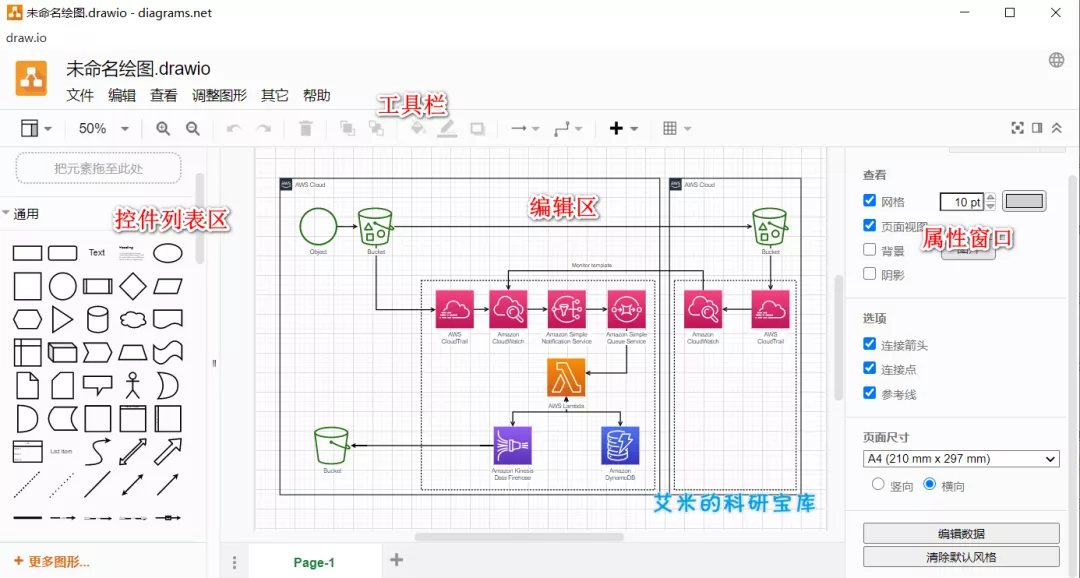

6、首先选择要新建的图表类型，可以看出，该软件支持很多种类型图表的绘制。进入图表编辑界面，顶部菜单栏提供各项基本操作，左侧是控件列表，中间是画布即编辑区域，右侧是属性窗口。

7、编辑好后就是文件的导出了。draw.io支持将图表导出到很多格式，比如 pdf，svg，html 等多种格式，点击高级还可进行设置。

1、形状和形状库

形状按逻辑组排列，称为形状库。并非一次显示所有形状库，因为它们太多了。

提示：单击名称，在左侧面板中展开或折叠每个形状库。

2、启用/禁用形状库

为了使创建图更容易，请仅启用要处理的特定图所需的形状库。

1、单击左侧面板底部的“其他形状”。

2、滚动浏览各种形状库-将这些形状库分类为不同类型图的有用类别。单击形状库名称旁边的复选框以启用或禁用它。

3、点击“应用”，了解如何向绘图画布添加形状。

3、便笺

该暂存器是你的个人图形库，您可以添加形状的形状或组使用最频繁。

将一个或多个选定的形状从绘图画布上拖动到便笺本上。

单击已保存到暂存器中的一个或一组形状，以将另一个副本添加到绘图画布，就像从形状库中提取形状一样。

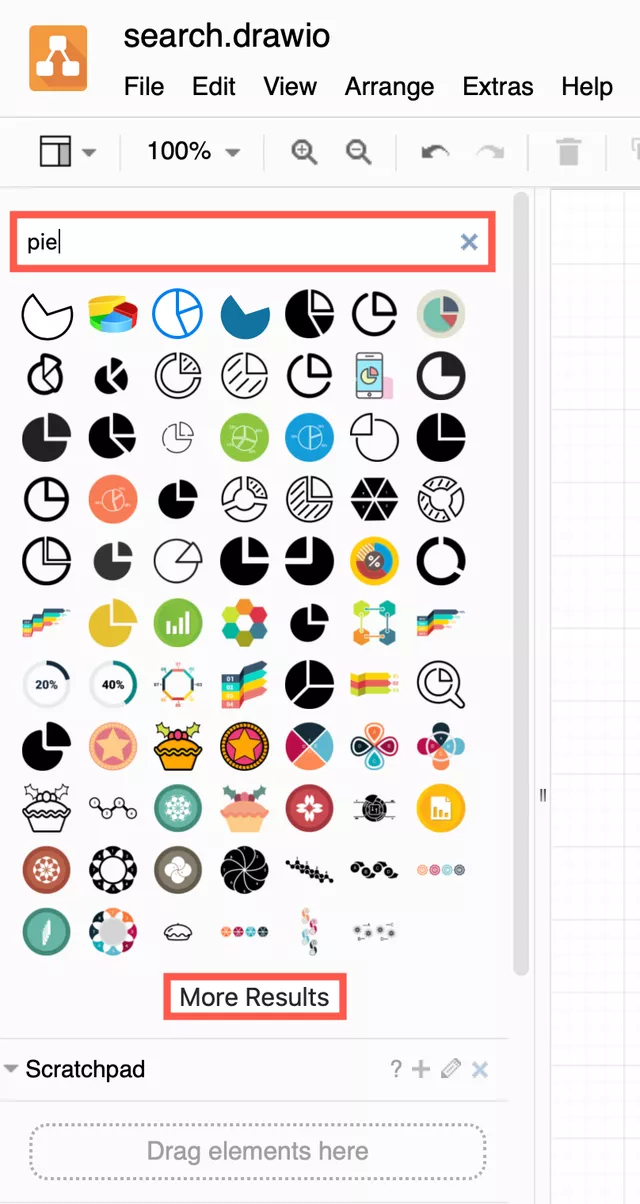

4、搜索形状

有太多形状组织到如此众多的库中，以至于很难找到它们。在形状搜索字段中输入形状名称，您将获得许多匹配项。如果您在线，也可以找到匹配的剪贴画形状。

提示：如果找不到所需的形状，请尝试搜索相关的单词。

5、绘图画布

通过在编辑器中间的绘图画布上放置，连接和设置形状来绘制图表。绘图画布默认情况下会显示一个网格，以帮助您整齐地对齐和间隔形状。

1、用滚动条平移绘图画布，或在绘图画布上的空白区域中单击鼠标右键/中键单击并拖动以在画布上四处移动。使用鼠标滚轮垂直移动画布。

2、放大和缩小使用工具栏上的放大/缩小工具，或按住CtrlWindows上，或Cmd在MacOS和使用滚轮来放大和缩小绘图画布。这不会更改图表的大小。

提示：通过“查看”菜单启用标尺。

6、在触摸屏和轮廓面板中移动绘图画布

样式标签，选择一个或多个形状后，可以在右侧的格式面板的“样式”选项卡中更改形状的填充和轮廓颜色，编辑样式，复制和粘贴样式。您可以更改选定连接器的绘制方式-弯曲，笔直或具有直角，如果是虚线或实心，则可以使用跳线以及在连接器两端使用哪些箭头，等等。

选择形状（上）和选择连接器（下）时，比较下面的不同样式选项。

连接器效果图

7、文字标签

使用右侧“格式”面板的“文本”选项卡更改标签的字体，大小和样式。您还可以更改文本的垂直和水平对齐方式，书写方向，字体和背景颜色以及不透明度，并在文本周围添加间距。

默认情况下启用自动换行和带格式的文本。这样，您就可以像在HTML中一样为标签文本中的字符和单词设置样式，HTML也支持超链接。

提示：双击文本可编辑文本并选择标签的一部分。然后，由于未编辑形状，因此仅显示（右侧）“文本”选项卡。

选择形状（上）和选择连接器（下）时，比较下面的不同样式选项。

连接器效果图

8、排列标签

更改形状和连接器的位置，将它们发送到其他形状的前面或后面，更改它们的大小，或通过“格式”面板上的“排列”选项卡旋转它们。

单击“编辑数据”以手动编辑所选形状的元数据，或单击“编辑链接”以添加超链接。

注意：选择连接器（下）时，“排列”选项卡显示的选项少于选择形状（上）时的选项。

连接器状态

9、全局图选项

如果未选择任何内容，则将看到适用于整个图和工程图画布的选项。

1、在“图表”选项卡中更改打印和绘图画布选项。

2、在“样式”选项卡中将新的全局样式应用于形状，文本和连接器。

样式选择效果
