【摘要】 VMD是一款免费的分子可视化软件,通过该程序可以对GROMACS、Amber、NAMD、Lammps等程序得到的轨迹文件进行处理,实现显示大型分子系统、制作动画、分析轨迹等操作。本文将介绍如何通过VMD渲染得到高分辨率的图片。

01生成输入文件

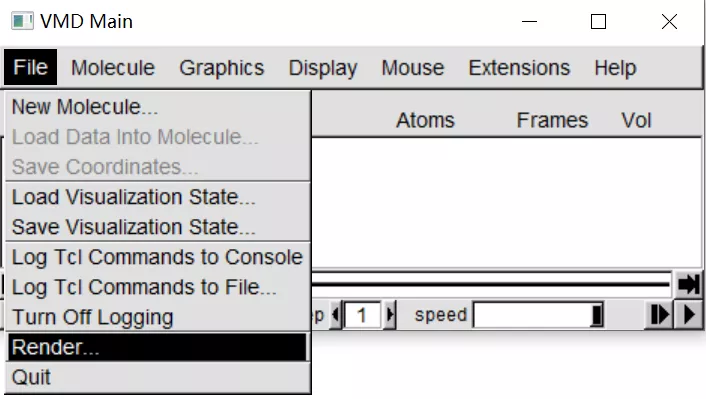

首先,进入File-Render-Tachyon,点Start Rendering,即可在VMD的目录下生成Tachyon渲染器的输入文件vmdscene.dat







02绘制图片



接着,在VMD安装目录下建立一个render.bat文件,用于将vmdscene.dat文件中的数据绘制成图片,具体操作如下:



*render.bat文件获取方式见文末



tachyon_WIN32 vmdscene.dat -format BMP -o VMD.bmp -aasamples 24 -mediumshade -trans_vmd -res 2000 1500 -numthreads 4





点击此.dat文件运行即可得到渲染后的VMD.bmp。



*o设定输出文件的名字以及格式



*aasamples调节生成图片的锯齿化程度,越大锯齿越不明显



*res设定图像尺寸,越大图像越清晰,耗时越高



*numthreads 设定渲染时的线程数,可根据本机CPU的物理核心数进行调整



参考链接:http://bbs.keinsci.com/thread-9178-1-1.html



以上是如何将获取的dat文件渲染出图片的教程,其实还可以通过直接将上述代码改变一下直接放入render command中,实现点击start rendering后直接渲染出图的功能。(默认的参数渲染的图真的太粗糙了)



"C:\Program Files (x86)\University of Illinois\VMD\\tachyon_WIN32.exe" -aasamples 24 %s -format BMP -res 3840 2160 -mediumshade -trans_vmd -o %s.bmp -numthreads 4



这里提醒一下,那个线程数没事可以不要设置,在windows10上面测试,发现设置了不如没设置的渲染快,而且中途会卡主程序几秒。



有的同学使用上述直接渲染的方法,渲染完找不到图了,那可能是没有在设置文件名时候点击Browse..设置存放路径。此时渲染的图片会被存放到



C:\Users\你的电脑用户名\AppData\Local\VirtualStore\Program Files (x86)\University of Illinois\VMD



另外附上自己常用的Linux-VMD 的render command

"/usr/local/lib/vmd/tachyon_LINUXAMD64" -aasamples 24 %s -res 3840 1750 -format TARGA -o %s.tga -numthreads 6



这里你可能要根据需要改一下tachyon_LINUXAMD64的路径。



祝大家玩得开心~
