燃料电池催化剂 DFT 计算的作用，不是替代实验给出一条“性能会提高”的结论，而是把实验中已经观察到的现象拆成可检验的机理问题：掺杂是否改变电子结构？缺陷形成在热力学上是否更容易？关键反应中间体的相互作用是否发生变化？反应路径上的能量变化能否与活性趋势形成一致的解释？

一项由科学指南针唯理计算助力的真实用户案例，展示了这种协作方式。在层状锰氧化物 Li2MnO3 的锡掺杂阴极催化剂研究中，DFT 被用于分析掺杂前后的电子结构与反应路径。该案例的价值不在于把某个实验数值当作通用承诺，而在于说明实验观察、结构模型和计算输出如何被放在同一个机理框架中讨论。

先把“性能变化”改写成计算问题

催化剂的活性或耐久性出现差异时，计算任务需要有清晰的问题边界。仅说“解释性能提升”通常不够，因为活性、稳定性、缺陷、表面吸附和反应路径不是同一层面的对象。研究者可以先把问题拆开：

实验中需要理解的现象	可转化的 DFT 问题	计算输出能支持什么
掺杂后耐久性观察不同	缺陷或氧空位形成的能量变化	讨论某类缺陷在热力学上的形成倾向
活性位或表面状态发生变化	掺杂前后的电子结构差异	比较局部电子态和相互作用趋势
反应活性趋势不同	关键中间体吸附与反应路径	分析反应自由能变化与潜在限制步骤

这张表也提示了边界：计算输出应当回答具体的模型问题。它可以为实验趋势提供一种机理解释，但不能在没有相应实验和模型条件的情况下，直接承诺峰值功率、循环寿命或任何材料的最终性能。

案例中，DFT 如何参与稳定性讨论

在上述锡掺杂阴极催化剂案例中，材料报告了一个与缺陷相关的计算观察：随着锡含量增加，材料表面氧空位形成能升高。该结果被用于从稳定性角度理解实验中观察到的耐久性现象。

氧空位形成能并不是一个孤立的“稳定性分数”。对于特定模型和计算条件，它描述的是形成相应氧空位的能量代价。若研究目标是讨论晶格氧不可逆缺失的可能性，这一类结果可以成为机理链条中的一环；但它不应被单独扩大为对完整器件耐久性的证明。模型的表面、掺杂位置、缺陷定义和比较对象，都需要与研究问题对应。

电子结构与关键中间体如何连接到反应路径

该案例还将锡掺杂与锰电子态变化联系起来，并讨论其与关键反应中间体 *OOH 的相互作用。材料报告的反应自由能分析中，计算过电位由 0.54 V 降至 0.51 V。这里的计算逻辑是：先建立可比较的表面和吸附模型，再把关键中间体放入反应坐标中，观察不同材料模型之间的能量变化。

反应自由能图能回答什么，不能回答什么

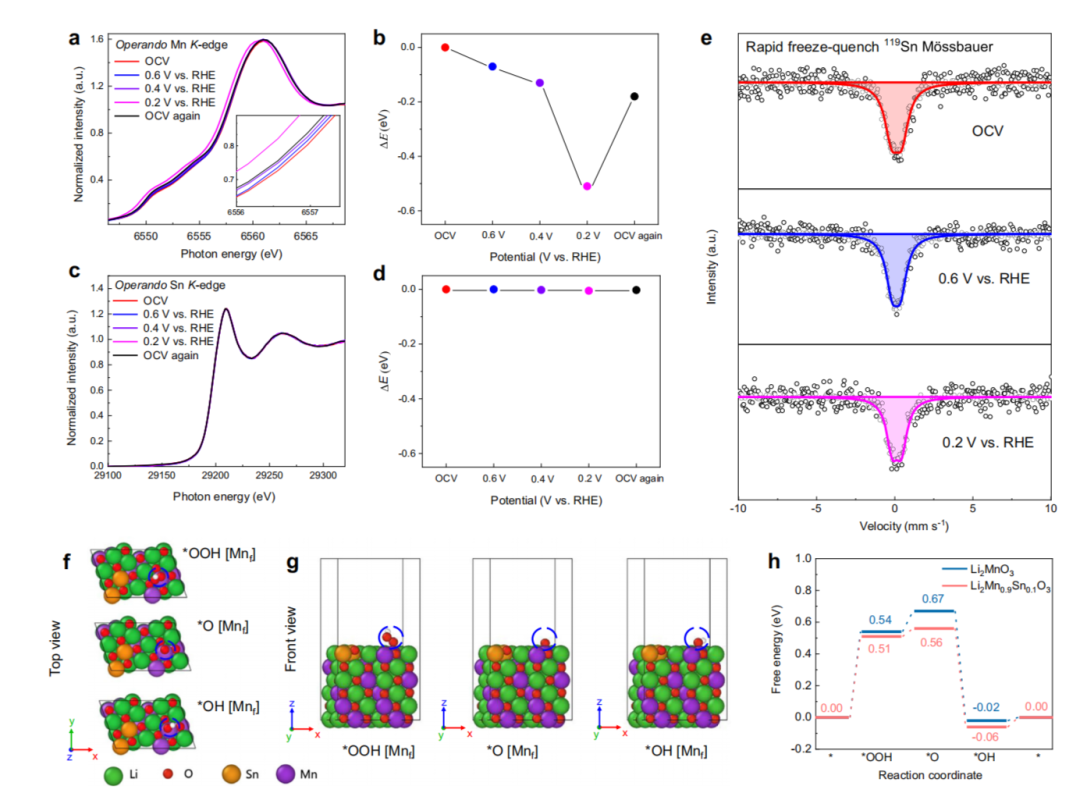

燃料电池阴极催化剂的吸附模型与反应自由能对比图

图中同时包含吸附模型和反应自由能比较。它对读者最有用的地方，是让“电子结构变化”与“反应路径中的能量差异”有了同一张可检查的图形语境。阅读这类图时，应先确认比较的是哪些模型、哪些中间体、哪一段反应坐标，以及数值对应的计算条件；随后才讨论它是否与实验趋势形成一致的解释。

反应自由能图可以帮助识别不同模型中关键步骤的相对能量变化，也可以为“为什么 *OOH 相互作用改变后可能影响反应路径”提供讨论基础。但它不能单独替代所有实验表征，也不能把一个模型的结果直接迁移为所有掺杂比例、所有表面状态或所有器件条件下的确定结论。

燃料电池催化剂 DFT 计算的判读顺序

将一组计算结果用于机理讨论时，顺序比单独列出指标更重要。第一步是回到实验问题：需要解释的是活性趋势、耐久性观察，还是二者之间可能存在的结构关联。第二步是检查模型是否真正对应这个问题，包括掺杂元素处在何处、选取了什么表面或晶面、比较的是哪一种缺陷或吸附构型。第三步才是比较电子结构、形成能或自由能变化，并确认每个数值使用了同一套可比较的定义。

以该案例为例，氧空位形成能对应的是缺陷形成的讨论，锰电子态和 *OOH 相互作用对应的是局部电子与吸附行为的讨论，反应自由能则用于比较路径中关键步骤的能量变化。三类输出指向的问题不同，却可以相互补充：前者帮助讨论稳定性相关线索，后两者帮助理解可能影响反应过程的因素。它们需要与实验中观察到的活性位、催化活性和耐久性现象一道审视，不能把任意一项指标直接等同于最终性能。

因此，阅读或委托燃料电池催化剂 DFT 计算时，建议将结果表述为“该模型下支持何种机理解释”，同时保留模型假设、对照关系和不确定边界。这样既能让计算结论被复查，也能避免因模型外推过度而削弱实验与理论之间的对应关系。
