【摘要】 面向高镍正极、层状钠正极和LFP体系,说明原位XRD如何跟踪相变路径、微应变积累、峰分裂和寿命衰减机制。

科研人必备干货|全套科研知识库

常用科研资料汇总,点击领取即可获取。



先给判断:如果你的研究对象是高镍正极、层状钠正极或 LFP,很多性能差异最终都会落到“工作态结构怎么变”这个问题上。原位 XRD 的价值就在于,它不只是告诉你最后变成了什么相,而是告诉你相变在什么时候开始、怎么推进、是否可逆、有没有结构异质性。



1. 高镍正极最适合看什么?

对于高镍体系,常见核心问题包括:

  • c 轴是否发生不可逆变化;

  • 峰位迁移是否异常;

  • 是否出现应力累积和微裂纹前兆;

  • 掺杂、包覆或再生工艺是否真的改善结构稳定性。

原位 XRD 最适合把这些变化和电压平台、倍率和循环寿命放在一起理解。



2. 文中的高熵掺杂 NCM811 案例说明了什么?

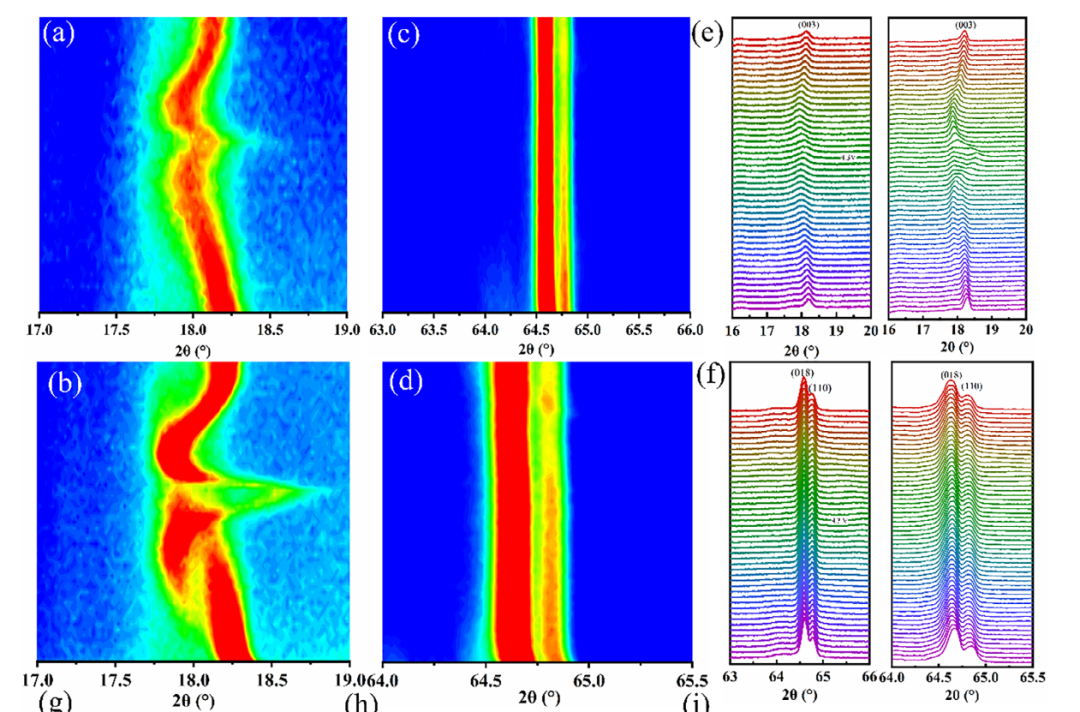

文中比较了高熵掺杂 HE-NCM811 和普通 NCM811 在充放电中的原位 XRD 等高线图,显示高熵掺杂显著抑制 c 轴不可逆晶格变化,并减轻微裂纹。文中报告 5C、1000 圈容量衰减率约 0.032%/cycle,该数据仅对应原论文的再生/升级高镍正极和测试条件。

图:不同高镍正极在工作态下的峰位演化和晶格变化可直接通过原位 XRD 比较。



3. 层状钠正极为什么更需要原位看相变?

因为层状钠正极经常涉及 O3、P3 等相变路径切换,而这些路径差异会直接影响电压衰减、结构异质性和微应变水平。只看循环前后终态,往往看不清是哪一步出了问题。



4. 文中的 O3-NaNi1/3Fe1/3Mn1/3O2 案例能迁移什么思路?

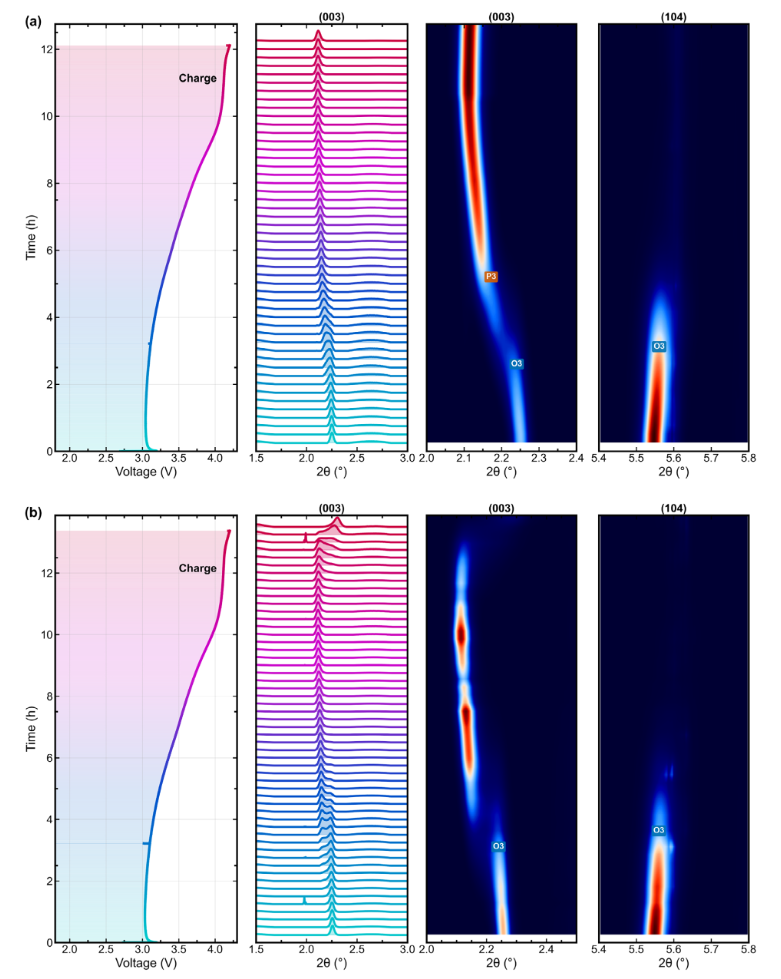

文中显示,Na:TM=1.00 的样品相变更平滑、更接近近固溶体路径;而 Na:TM=1.05 的样品在约 3.2-3.4 V 出现更明显峰分裂,对应更强结构异质性。这里最值得借鉴的不是某个绝对电压值,而是:原位 XRD 能把化学计量、峰分裂和后续寿命差异直接串起来。

图:层状钠正极的峰分裂和相变路径差异,可通过原位 XRD 清晰区分。



5. LFP 或磷酸盐体系适合看什么?

对于 LFP 或 Li/Na 交换相关体系,更值得关注的是:

  • 相分离和固溶是否同时存在;

  • 局部应变是否先于平均结构变化出现;

  • 交换过程是否带来更宽的结构分布;

  • 单颗粒和集合体结果是否一致。

这类问题常常需要进一步结合 4D-STEM 才能把集合体和局部信息对应起来。



6. 什么时候适合让科学指南针参与前期方案沟通?

如果你不只是想“看一组谱图”,而是想把掺杂、化学计量、微应变、相变路径和寿命衰减做成一条结构机制链,建议在测试前就把原位电池设计、扫描策略和联用分析一起确定。科学指南针可围绕高镍正极、层状钠正极和 LFP 等体系的原位 XRD 方案与数据分析路径沟通具体方案,但最终方案仍需结合峰强、过程速度和研究目标确认。



常见问题

高镍材料一定比 LFP 更适合做原位 XRD 吗?

不一定,关键看你关心的是不是动态结构演化和相变路径。

峰分裂一定代表失效吗?

不一定,但它常常提示存在结构异质性或两相区,需要结合具体体系判断。

原位 XRD 结果能直接说明寿命吗?

通常不能单独说明,但它可以提供和寿命机制高度相关的结构证据。
