单晶作图软件Diamond安装与使用

1.Diamond软件安装

打开压缩包，双击打开Diamond 3，双击底下的应用程序，就安装好了。

2.Diamond软件的一些常规应用

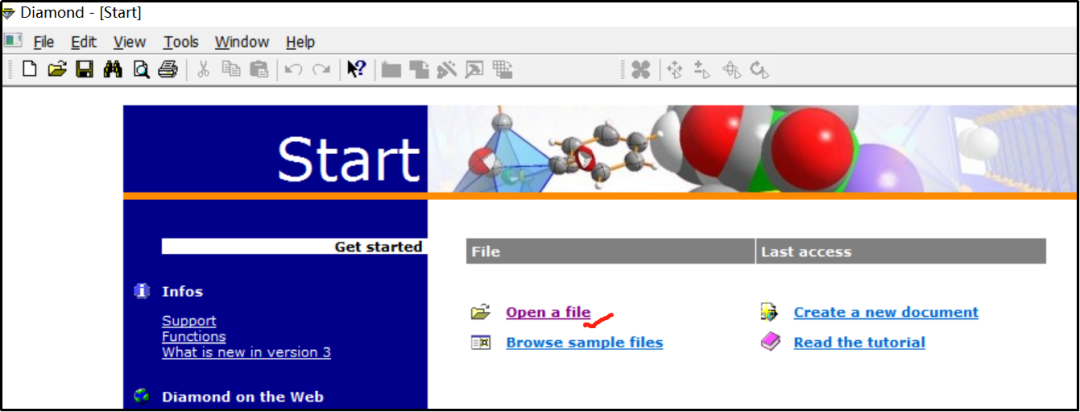

（1）打开我们要作图的cif文件，open a file。

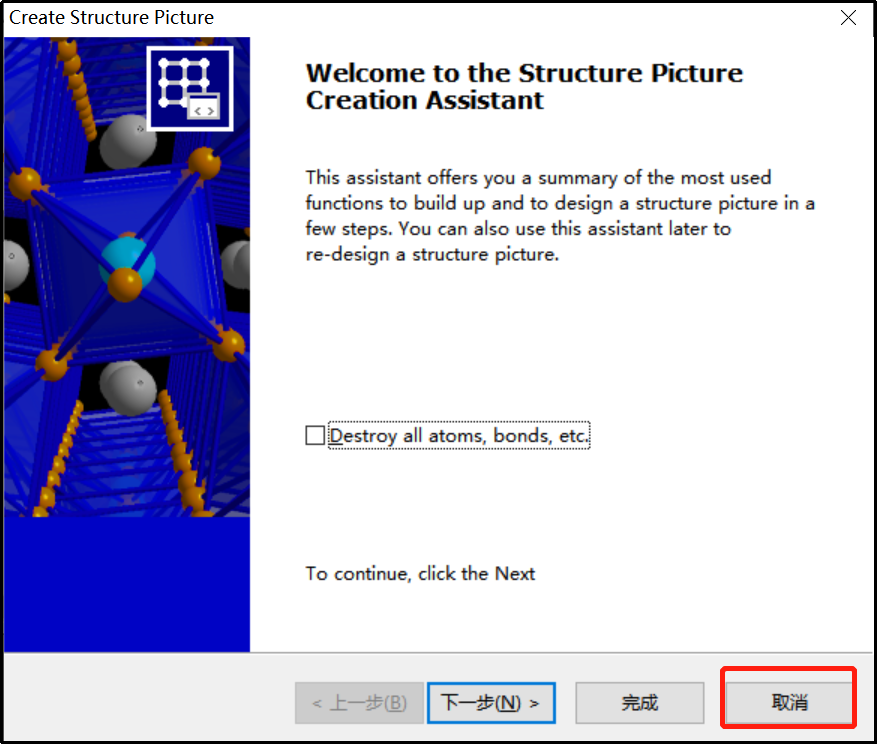

（2）选中后，一直根据提示点下一步，点完成后，弹出这个窗口，直接点取消就行。

（3）主界面出来后，先设置键长的范围。

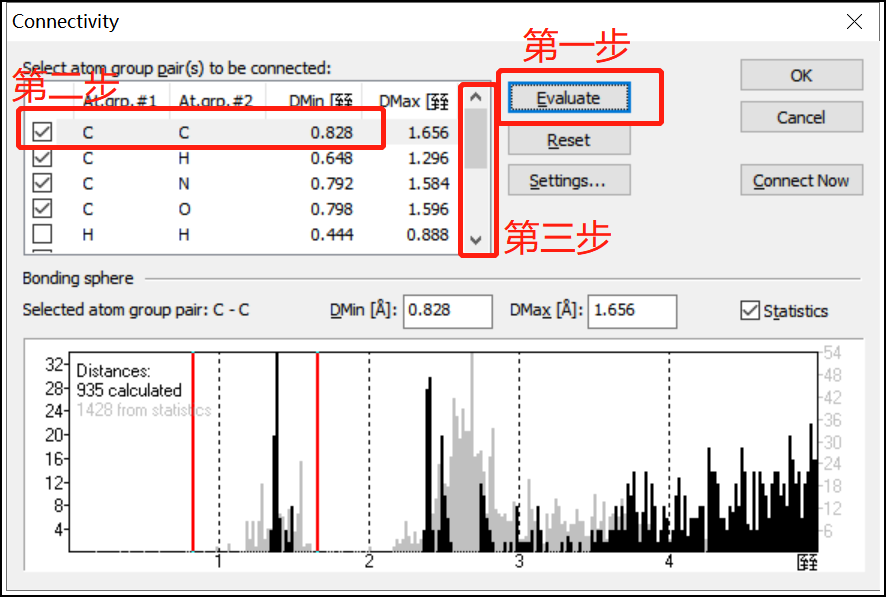

（4）先点Evaluate，预排除一些不能成键的，然后再进行左边的第二步，对勾的成键范围一一检查下，依据给的键长表或在后缀为cif的文件里查看。右边的滚轮是可以上下移动的，检查都没问题后，点Connect Now，最后点下OK。

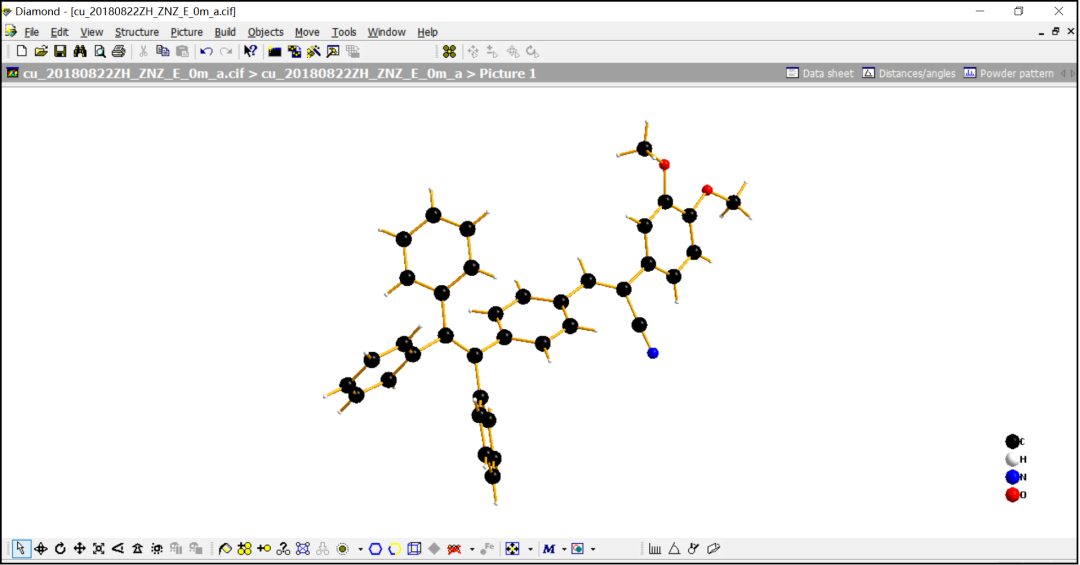

（5）按如下的图标，点一下，可以得到单个分子的结构式。

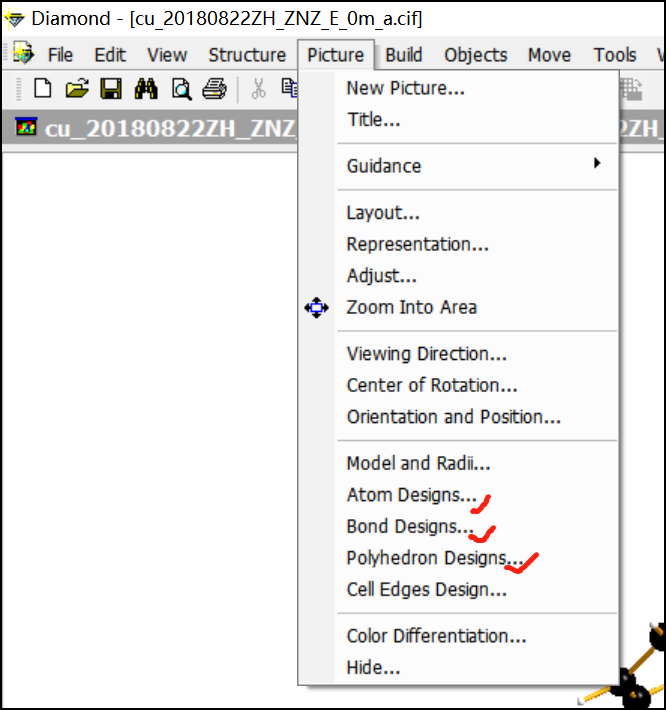

（6）结构式出来后，可根据自己的喜欢，对原子，键长，多面体进行设计。

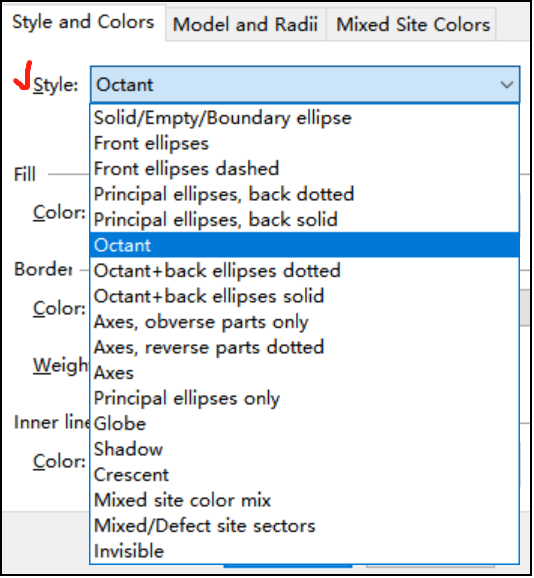

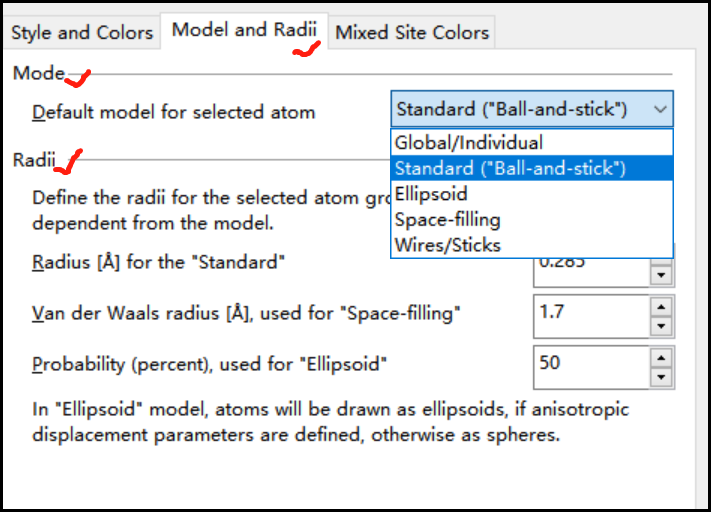

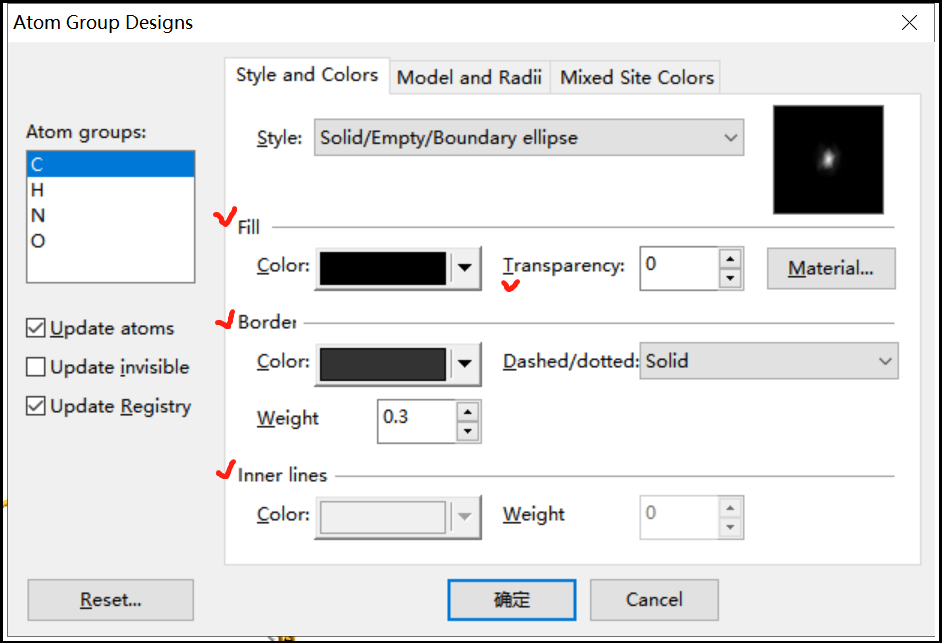

（7）Atom Designs...   可对原子的颜色，半径，风格进行设计，Style and Colors 是可以修改原子的颜色，风格。Model and Radii 是可以修改原子的类型（如球棍、椭球），半径大小。

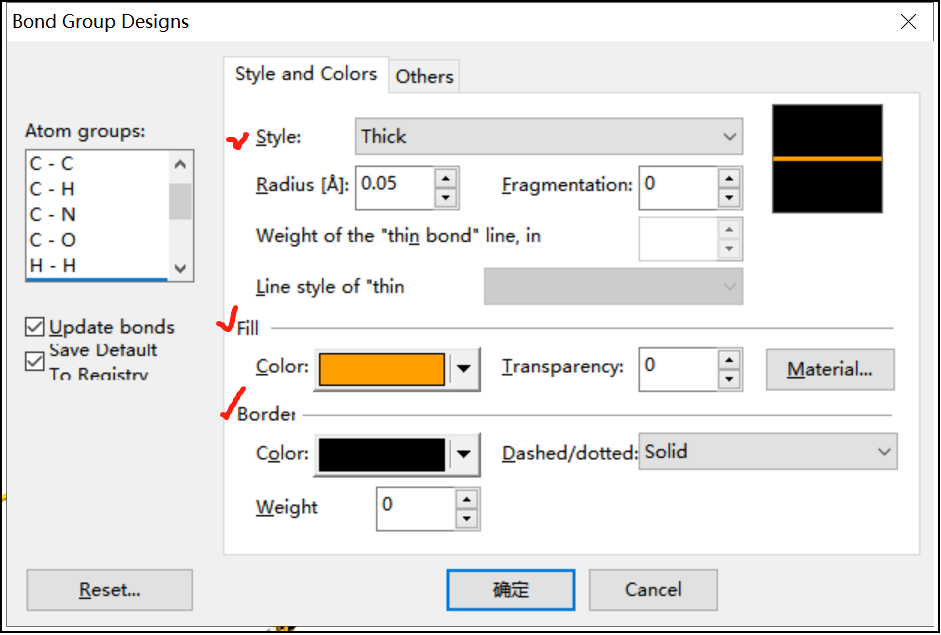

（8）Bond Designs...   主要对原子间键的颜色和粗细进行调整。

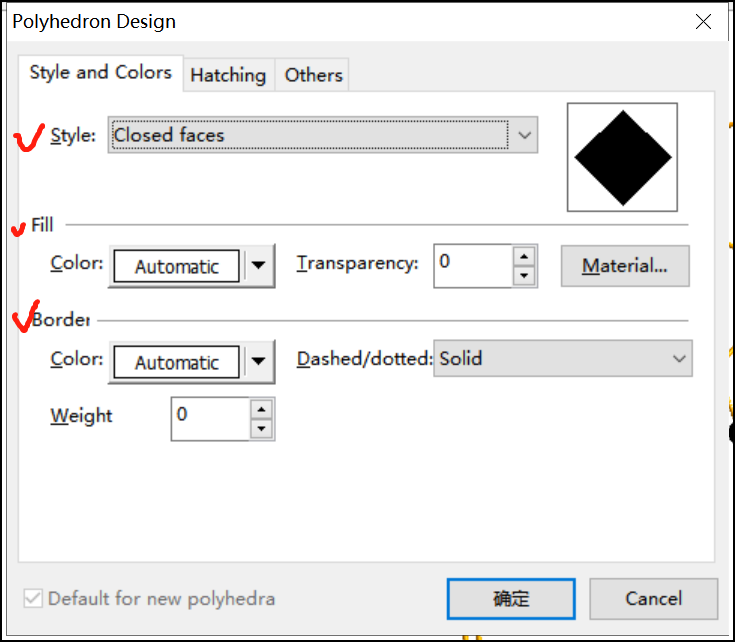

（9）Polyhedron Designs...    主要对多面体进行配色（这种主要用于Mof或无机单晶）。

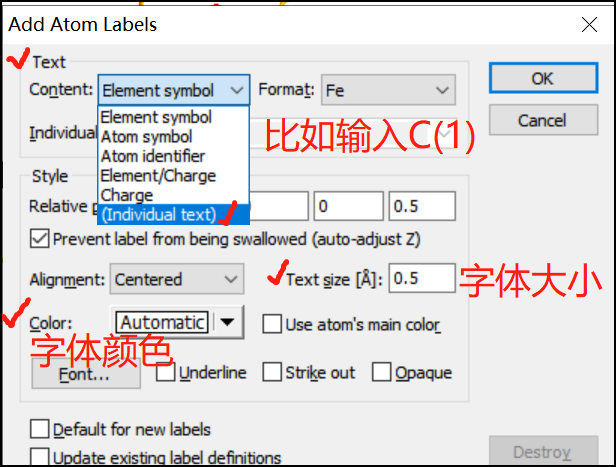

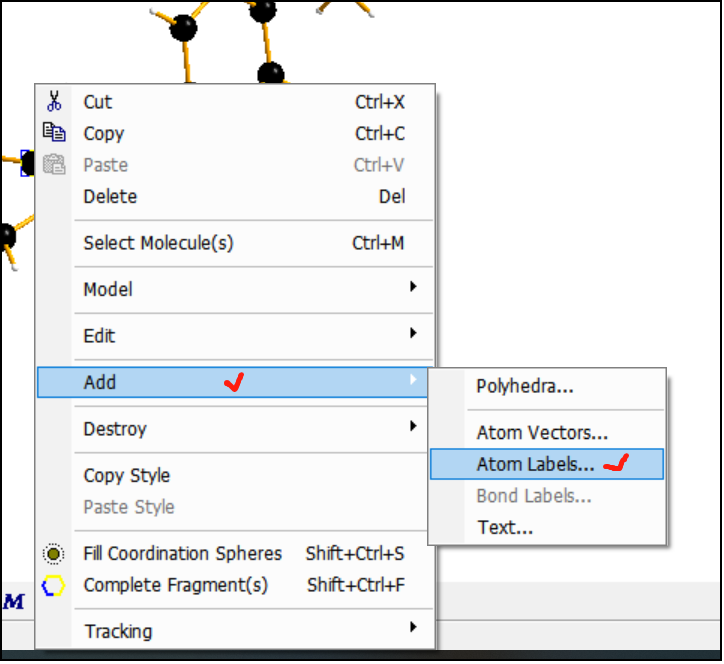

（10）调整完后，对原子进行标序号。选中一个原子，右键，Add，点Atom Labels，弹出后，先进行Text，Individual text，输入原子编号，然后再改变字体颜色和大小，最后点OK。

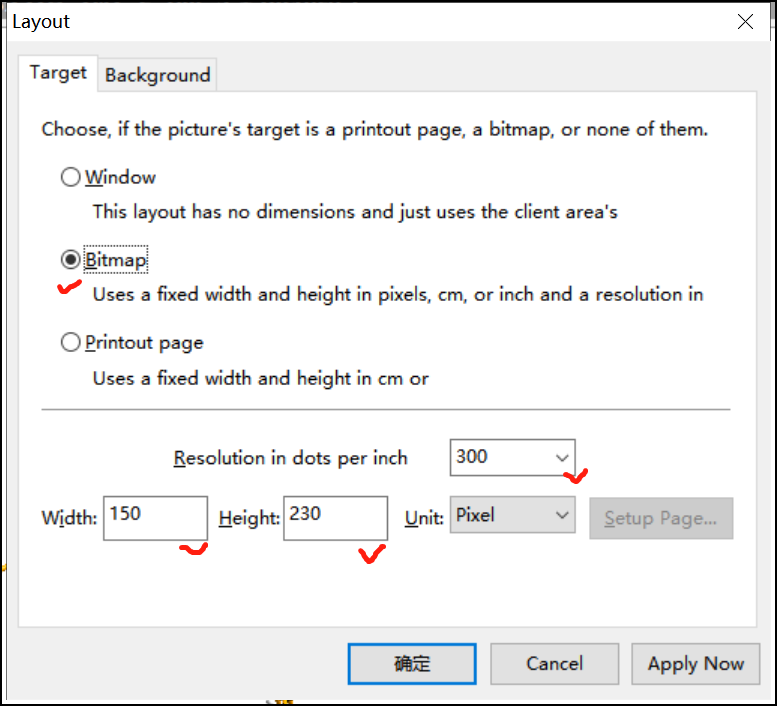

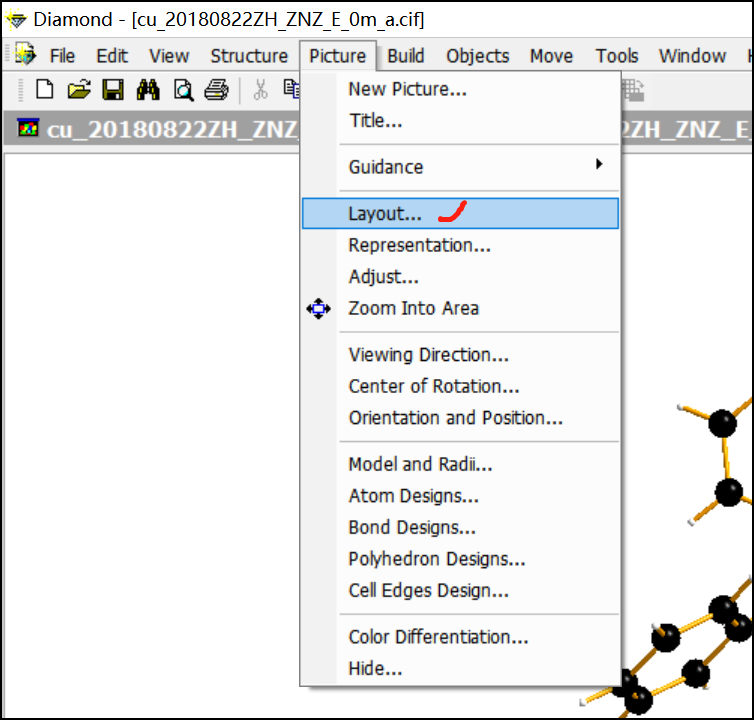

（11）最后，调整图片的像素和大小，点Layout，然后点Bitmap，可根据杂志的要求，设置像素，长和宽。点Apply Now。图片可能会太大，需要借助放大，缩小工具，如下图3。

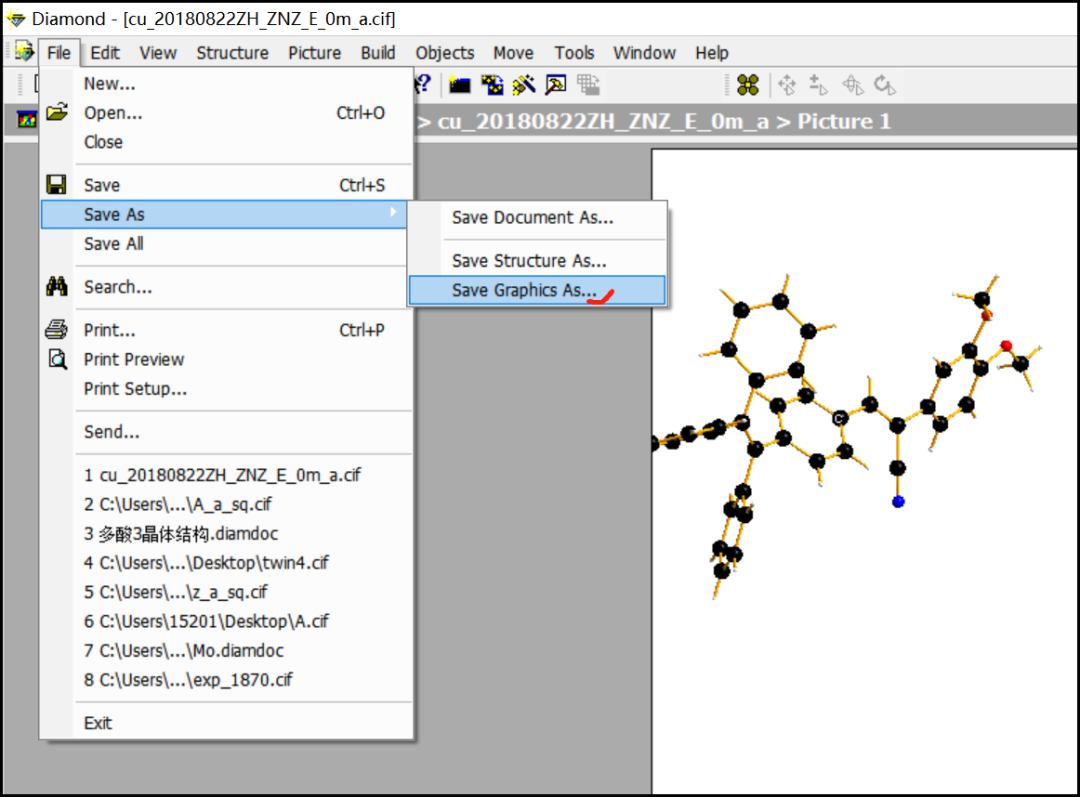

（12）最后导出图片，根据杂志要求，选择需要的格式。
