【摘要】 本教程详解GaussView中分子轨道（如HOMO轨道）可视化方法，包括.cub文件导入、.fchk波函数文件处理、等值面设置、透明度/颜色调节及高清图像保存步骤，附视频教程与图文指南，助力科研绘图与结果分析。

文字教程



一、若给定体系轨道的.cub文件

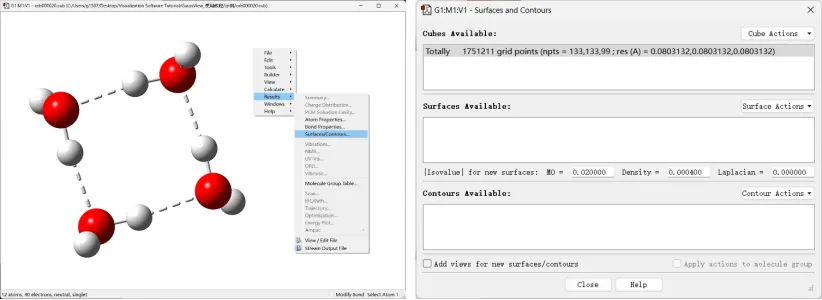

1.以水四聚体的HOMO轨道（20）为例，在GaussView中导入.cub文件，右键打开Results—Surface and Contours窗口

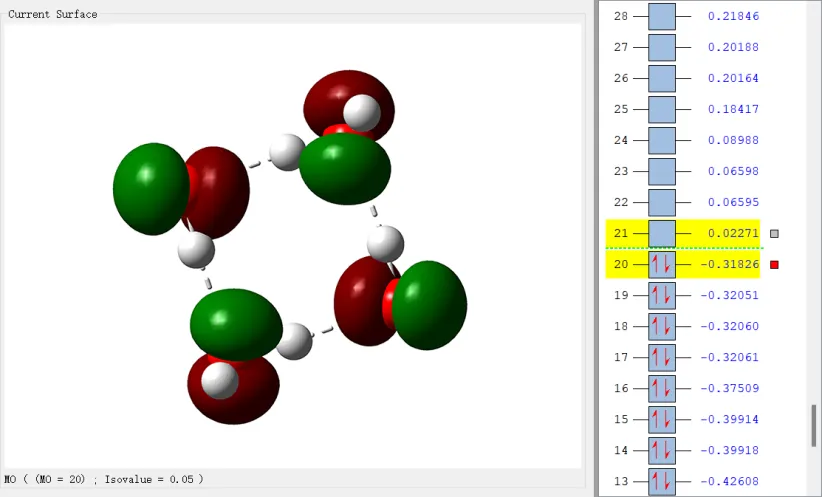

2.在Surfaces Available对话框中设置等值面大小，选择New Surface



3.其它参数调节

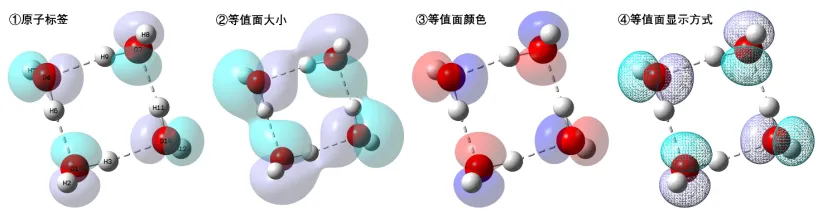

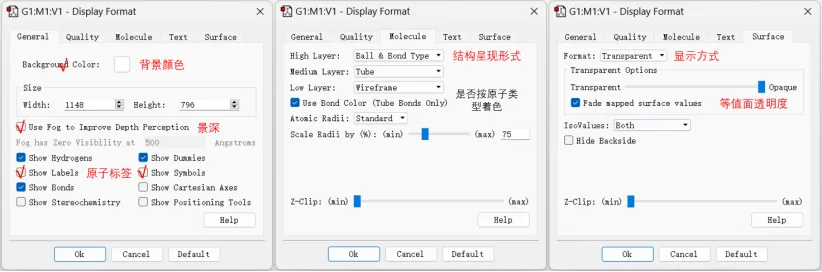

3.1‘Ctrl+D’打开Display Format窗口，在General子对话框设置背景颜色、景深、原子标签等；在Molecule子对话框选择结构呈现形式、原子大小等；在Surface子对话框调整等值面透明度和显示方式

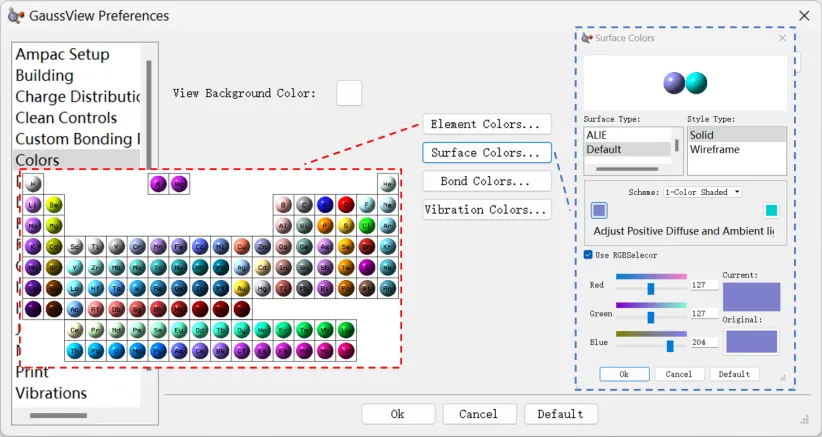

3.2右键打开Files—Preferences窗口，在Colors子对话框设置颜色参数

4.右键打开File—Save Image File窗口，按需选择图片格式和分辨率



二、若给定体系的波函数信息文件

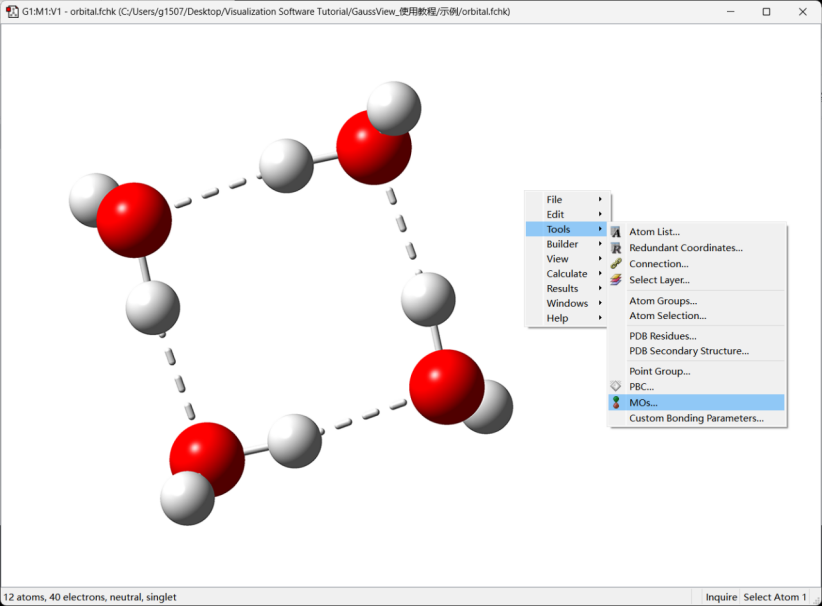

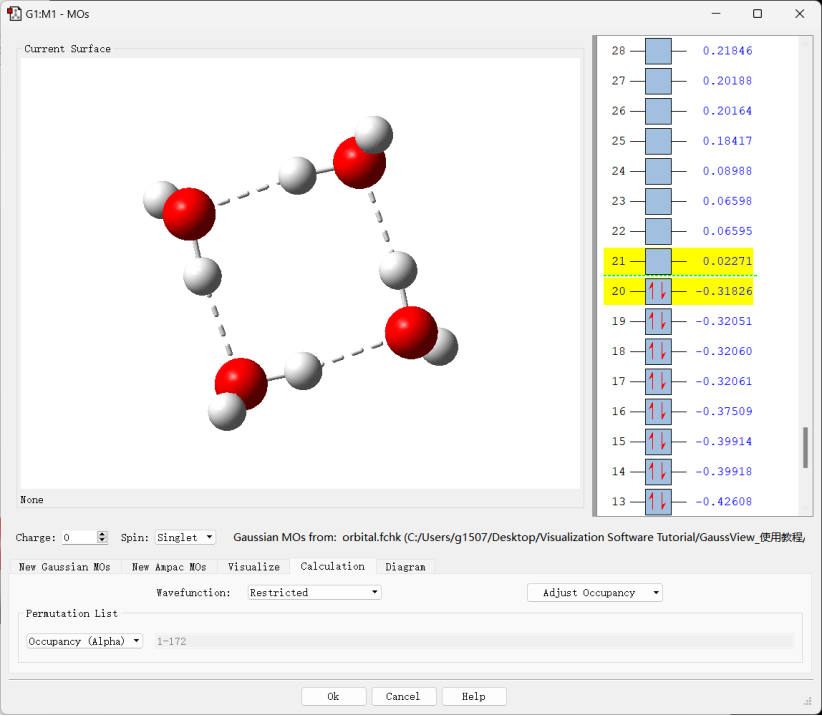

1.在GaussView中导入.fchk文件，右键打开Tools—MOs窗口（该窗口视图不可用于编辑分子）



2.在Visualize子对话框设置等值面数值和格点质量，点击Update计算生成体系的分子轨道

3.其它参数调节，同上



4.右键打开File—Save Image File窗口，按需选择图片格式和分辨率
