原位XRD技术突破：多尺度电池结构检测如何推动性能升级？【深度解析】

随着新能源产业高速发展，电池材料的精细表征成为突破技术瓶颈的关键。中国科学院团队近期在《Exploration》发表的成果表明，同步辐射（SR）技术的多尺度联用方案，正在改写传统电池研发模式。本文将详解从单尺度到多尺度的检测跃迁如何赋能电池研发。

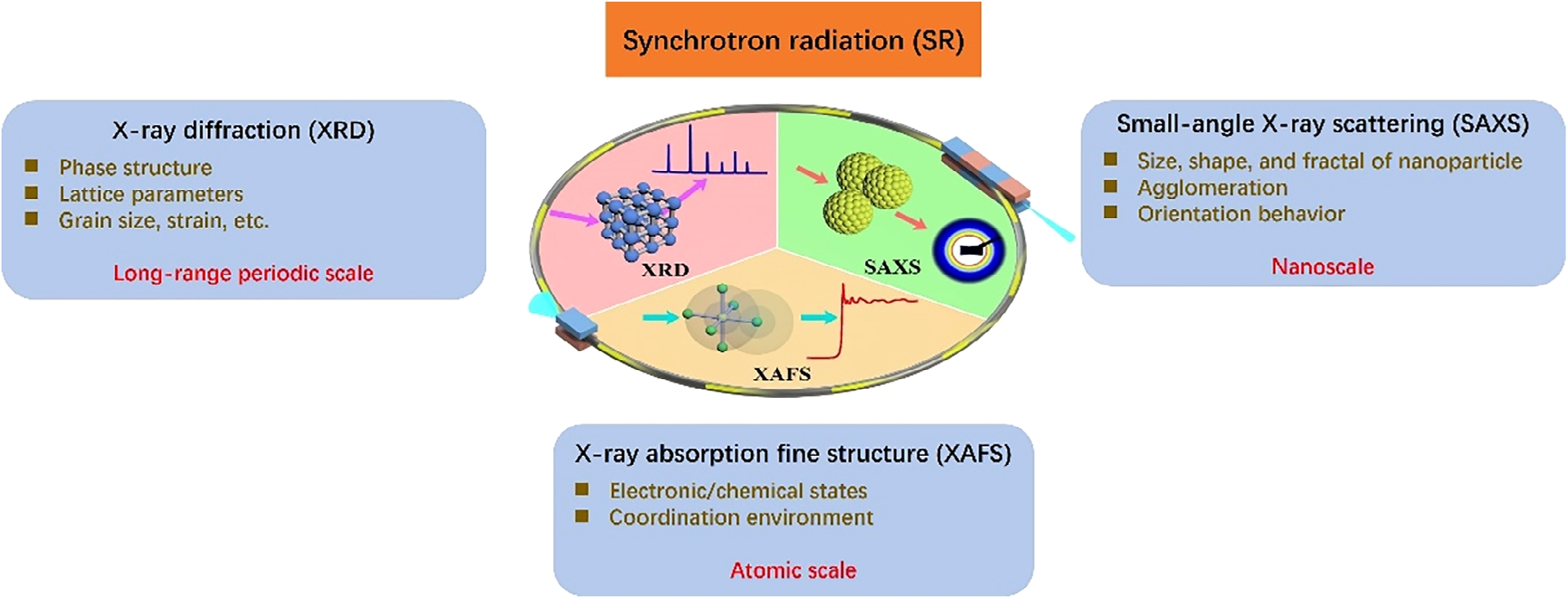

图1. 具有代表性的同步辐射X射线吸收精细结构、小角X射线散射和X射线衍射技术示意图。^[1]

一、技术痛点：为何需要多尺度联用？

电池系统包含电极-电解质界面反应、晶体结构演变、枝晶生长等多层次动态过程。传统单维度检测存在三大局限：

1.XAFS技术：擅长原子级配位环境分析（氧化态/键长），但无法获取宏观形变数据

2.​SAXS检测：精确解析纳米级孔隙结构，对晶体相变敏感度不足

3.​常规XRD：捕捉晶格参数变化，却难以追踪非晶态SEI膜生成

突破性案例：Cheng团队通过SR-XRD与XAFS联用，首次实现硅基负极充放电过程中晶格膨胀（XRD数据）与Si-O键断裂（XAFS数据）的同步追踪，为体积膨胀难题提供解决方案（文献[1]）。

二、技术矩阵：三大SR技术如何协同作战？

2.1 微观尺度：XAFS捕捉原子"变装秀"

• 检测维度：0.1-1nm短程有序结构
• 核心参数：氧化态变化精度达±0.1，配位数误差<5%
• 典型应用：钴酸锂充放电过程中Co-O键长波动监测

2.2 介观尺度：SAXS解码纳米"隐身衣"

• 解析范围：1-100nm非晶/介孔结构
• 关键技术：采用0.1°小角散射模式，可识别5nm级SEI膜孔隙
• 突破进展：实时捕捉锂枝晶三维生长轨迹，空间分辨率提升3倍

2.3 宏观尺度：XRD把脉晶体"心电图"

• 检测精度：晶格常数变化±0.0001nm
• 创新模式：毫秒级时间分辨XRD，成功解析NCM811相变临界点
• 设备升级：第四代SR光源使数据采集效率提升40倍

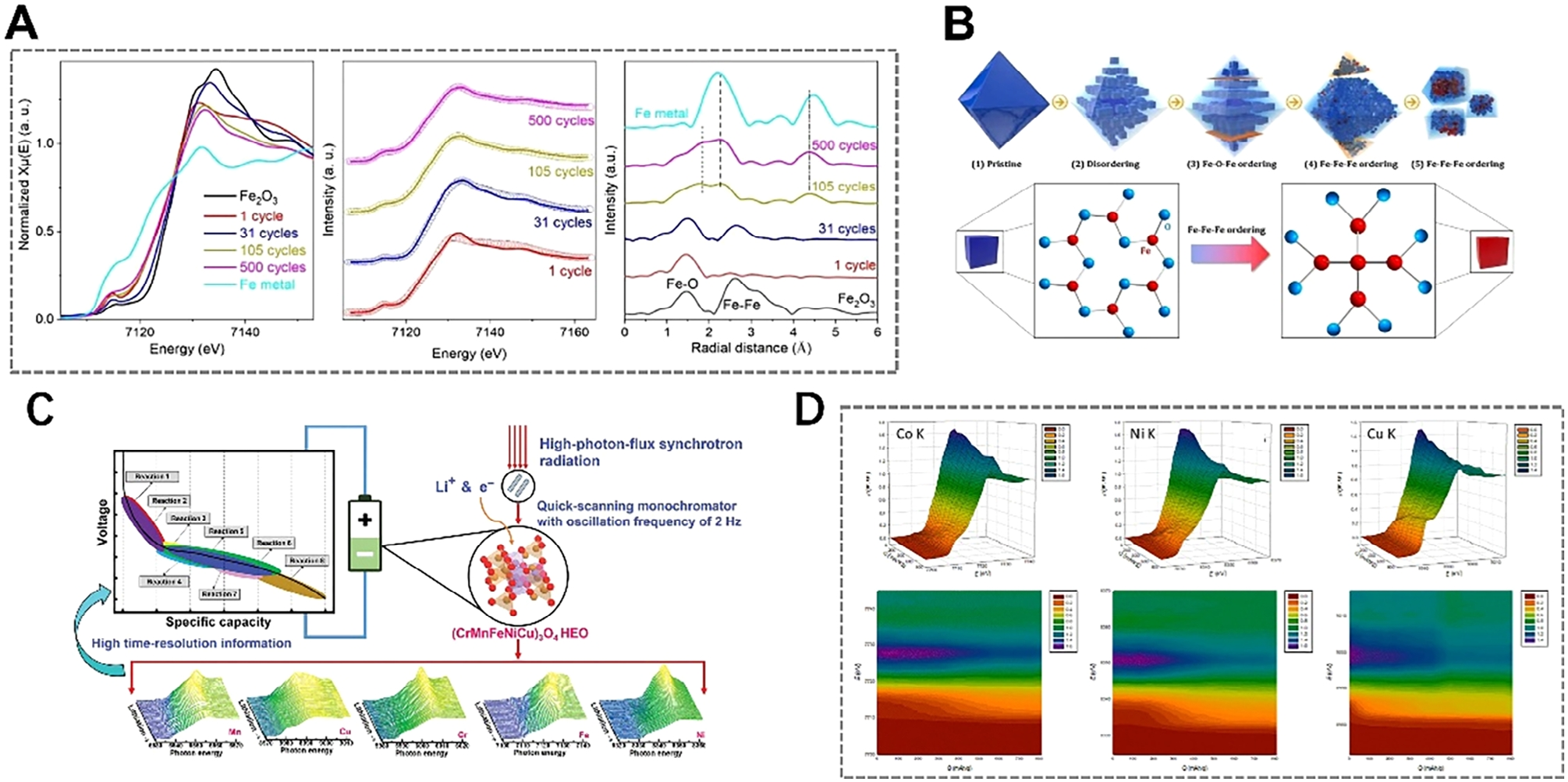

图2. 原位XRD技术揭示了不同金属基电极经过不同循环后的原子邻近结构。^[1]

三、技术攻坚：从单机作战到联合实验

组合方案通过三阶段优化实现检测革命：

1.​硬件耦合：开发真空兼容电化学池，支持XRD/SAXS同步探测

2.​数据融合：建立跨尺度结构演化模型（如图1所示相变-形变关联算法）

3.损伤控制：采用微束流技术（束斑<10μm），将辐射损伤降低80%

典型成果：某固态电池项目通过多尺度联用，发现电解质/电极界面存在亚稳相过渡层，助推界面阻抗降低65%。

四、未来挑战：技术突破与产业应用

尽管SR技术已取得显著进展，仍需解决：

• 辐射损伤阈值数据库建设（当前仅覆盖20种主流材料）
• 高通量检测标准化流程缺失
• 小型化设备研发滞后（90%实验依赖大科学装置）

行业专家预测，随着桌面型SR光源研发加速，2026年多尺度检测成本有望下降70%，推动该技术在电池企业的普及率突破30%。

参考文献：[1] W. Cheng, M. Zhao, Y. Lai, X. Wang, H. Liu, P. Xiao, G. Mo, B. Liu, Y. Liu, Exploration 2024, 4, 20230056.
