【摘要】 深度解析新型宽带圆二色谱仪在圆偏振器性能检测中的技术创新，详述其在OLED显示器环境光反射控制、智能手机可视性提升等领域的产业化应用，包含技术原理、检测参数及经济效益分析。

【核心提示】针对OLED显示器环境光反射难题，新型圆二色谱仪通过精准检测圆偏振器（CP膜）性能指标，助力显示技术突破。本文将深度解析其技术原理与产业化应用价值。



一、圆二色性检测技术演进与产业需求

在生物医药与显示技术领域，圆二色性（CD）检测技术作为关键分析手段持续迭代升级。传统检测系统通过光弹性调制器实现偏振态序列生成，已实现10^-3毫度级检测精度（图1：光弹性调制器工作原理示意图，alt="光弹性调制器生成偏振态序列原理图"）。

光弹性调制器生成偏振态序列原理图

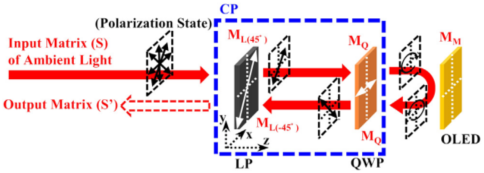

图1 OLED显示器中的CP功能示意图和穆勒矩阵符号的表示

随着OLED显示技术快速发展，检测需求呈现两大趋势：

1.高精度检测：医药研发需毫度级精度支持

2.便携化设备：显示器件产线检测要求紧凑型设计

3.宽光谱覆盖：可见光波段全范围检测能力



二、圆偏振器核心技术解析

2.1 CP膜结构创新

新型圆偏振器采用"线性偏振片+四分之一波片"复合结构（图2：CP膜层状结构示意图，alt="圆偏振器线性偏振片与波片组合结构图"），通过相位延迟实现：

  • 环境光转换为RCP圆偏振光
  • 金属阴极反射光180°相位反转
  • 二次过滤实现99%反射光吸收

圆偏振器线性偏振片与波片组合结构图

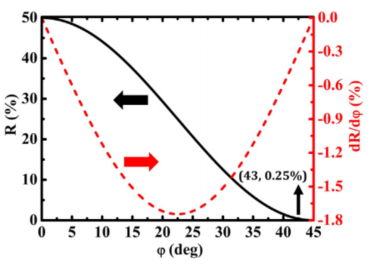

图2 模拟之间的关系? CP的R和环境光的R



2.2 性能检测关键参数

椭圆率（φ）作为核心指标，计算公式为：

Ψ=arctan[(√T_R-√T_L)/(√T_R+√T_L)]

检测精度需达±1°，对应反射率检测灵敏度0.1%（数据来源：Opt Mater,2012）。



三、技术突破与产业化应用

3.1 紧凑型检测设备优势

新型宽带圆二色谱仪实现三大突破：

  • 体积缩小40%，适合产线集成
  • 可见光全波段覆盖（400-700nm）
  • 检测效率提升3倍

3.2 显示技术革新应用

在OLED显示领域（图3：OLED屏幕反射控制效果对比，alt="OLED屏幕加装CP膜前后反射光对比图"）：

  • 环境光反射率降至0.25%
  • 对比度提升10倍以上
  • 户外可视性增强50%



四、技术经济性分析

与多层抗反射（AR）涂层相比：

技术指标

CP膜方案

传统AR涂层

反射率范围

0.25-0.35%

0.25-1.5%

成本（元/m²）

85-120

200-350

使用寿命

>5年

3-5年



参考文献：[1] Fariza E, Jalkh AE, Thomas JV, O’Day T, Peli E, Acosta J. Use of circularly polarized light in fundus and optic disc photography. Arch Ophthalmol 1988;106(7):1001–4.

[2] Singh R, Unni KNN, Solanki A, Deepak. Improving the contrast ratio of OLED displays: an analysis of various techniques. Opt Mater (Amst) 2012;34:716–23.
