【实用教程】AZtecCrystal2.1新功能-母相晶粒重构

在AZtecCrystal软件中打开需要重构的数据

在查看模式选择器中选择Parent Grain Analysis功能

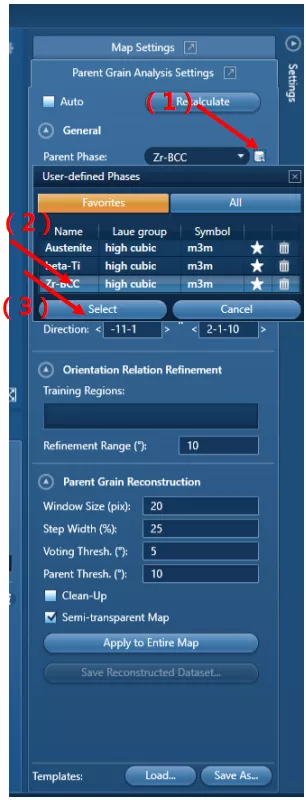

在软件工作区右边的参数设置栏选择

重构的母相以及母相与子相之间的burgers矢量关系

勾选clean up，最后点击Apply to Entire Map

工作区将生成对应的重构后母相的

IPF + Band contrast + Grain boundary图

点击Save Reconstructed Data

软件弹出文件保存对话框

将重构后的数据保存到合适的位置

同时项目树中也会出现重构的数据

根据重构的数据可以对母相组织进行各种分析

下图图(a)为AZtecCrystal 2.1重构后得到的IPF图

图(b)为OIM 8.6重构后得到的IPF图

重构数据经过相同的清理步骤处理

从图中可以看出两种软件处理后的结果大致相同

但在细节上存在一些差异
