纳米材料怎么验收：把标称信息变成可执行的批次判断

纳米材料怎么验收？先不要把“标称粒径”“纯度”或一张参考图当成最终答案。对尺寸、形貌、元素组成或特定结构敏感的实验，验收应回答四个问题：这份资料是否对应购买批次；检测项目是否覆盖实验关键指标；所用方法能说明什么；结果与事先约定的接受条件是否一致。只有这四项能对应起来，材料是否适用才有可追溯的判断依据。

先建立验收标准：实验需要什么，就验什么

纳米材料的“合格”不是一个脱离用途的单一结论。做比表面积、分散、催化或粒径依赖实验时，粒径范围和团聚状态可能比产品名称更重要；研究特定结构时，形貌是否符合预期需要单独确认；涉及组分敏感体系时，则应关注元素筛查与可接受范围。

下单前可将验收条件写成四栏：关键指标、可接受范围、测试方法、判定方式。例如，不要只写“100 nm”；应补充“关注平均粒径还是范围”“是否允许团聚”“按何种方法判断”。不要只写“纯度高”；应说明是否需要关注特定非目标元素，以及哪种检测结果可作为判断依据。

把标称粒径变成可验收的指标

同样标称为100 nm的材料，实际观察可能呈现不同状态：一个样品的粒径接近标称值，但团聚明显且存在较大颗粒；另一个样品的平均尺寸则显著高于标称值。对实验而言，二者都不能只用“100 nm”三个字概括。验收时要判断的不是标签是否出现，而是实际尺寸、分布和团聚是否仍满足用途。

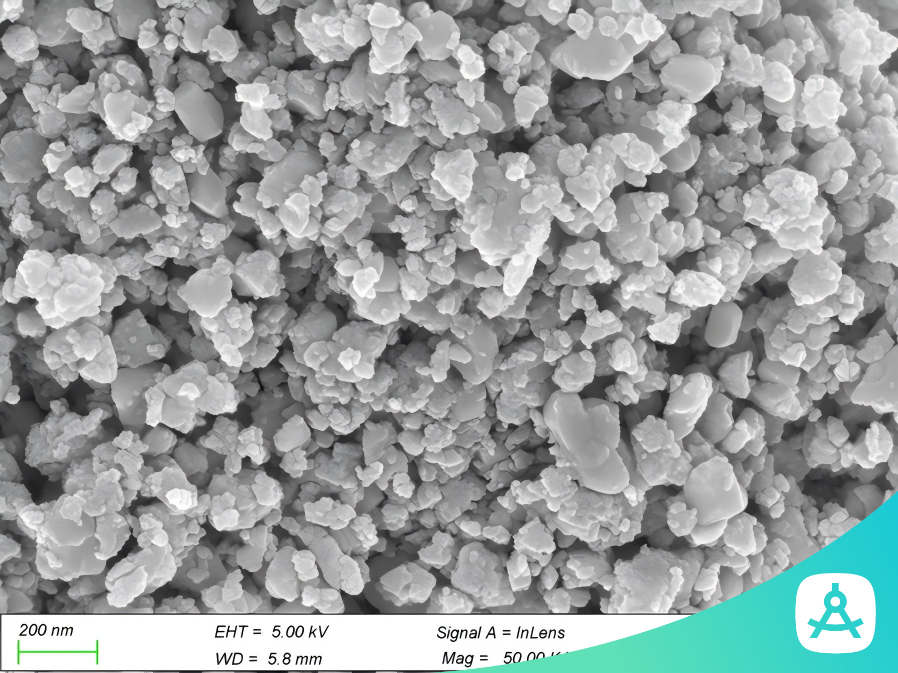

标称100纳米五氧化二铌样品的SEM图像，可见颗粒团聚

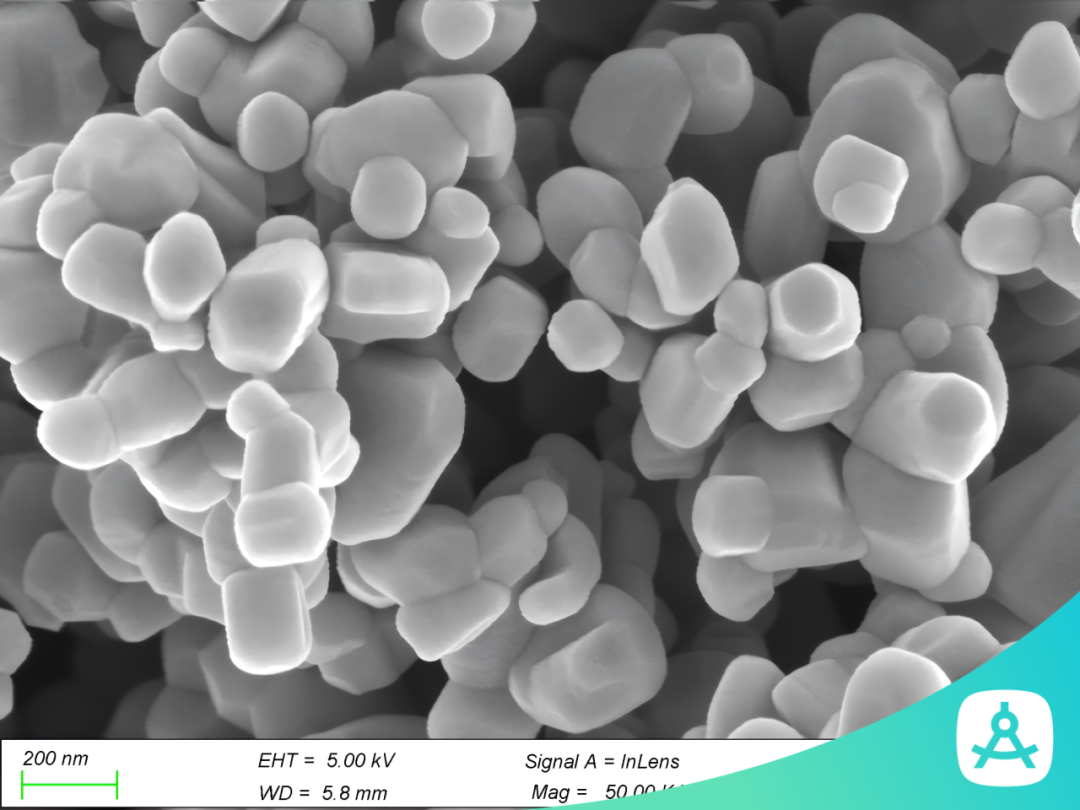

另一标称100纳米五氧化二铌样品的SEM图像，观察平均粒径更大

上面的对照图说明了两个实用原则。第一，粒径需要结合测试方法、观察范围和团聚状态解读，单个平均值不能描述全部颗粒。第二，标称值相同并不意味着实际批次在实验表现上可互换。若项目依赖粒径或分散状态，应在采购前明确需要的定义和允许偏差，并在收货时核对批次信息。

形貌与结构：看见什么，不等于证明全部

SEM等显微观察可以帮助判断一个视野中是否存在预期形貌，也能暴露片状、板状、纤维状或颗粒状等差异。但一张图只能描述该观察视野，不自动代表整批材料，也不能单独给出质量占比。对于依赖特定结构的研究，更稳妥的做法是把“需要看到什么”和“用什么条件判定”提前写入验收要求。

这也是为什么形貌敏感材料不能只依据宣传图或通用示意图判断。应优先确认实际报告是否对应购买批次、图像是否有比例尺、观察是否能覆盖真正影响实验的结构特征。图像可作为判断证据的一部分，但不应被过度外推。

元素筛查：明确它能回答什么

元素筛查适合帮助发现非目标元素并判断是否需要进一步核对，但结果的表达方式很重要。以元素形式归一化呈现的XRF结果，能够提示样品中有哪些值得关注的元素；它并不直接等同于产品绝对纯度。若实验对杂质、掺杂或背景元素敏感，应事先说明关注对象和可接受范围，再结合适当方法解读。

因此，验收记录中最好同时保留“检测到什么”“采用什么方法”“该结果是否能回答采购要求”三类信息。这样既不会忽略异常信号，也不会把一个筛查数值过度解释为完整结论。

纳米材料验收的四步清单

1. 对应批次。 先确认检测报告、样品编号或其他信息能否关联到本次购买批次。

2. 覆盖关键指标。 对照实验需求，判断检测是否覆盖粒径、形貌、元素或结构等真正影响结果的项目。

3. 核对方法边界。 了解检测方法能说明什么，不能说明什么。单一图像、单一数值或单一筛查结果都可能需要结合其他信息。

4. 按预先约定的条件判定。 将结果与采购前明确的范围和接受条件比较，必要时在材料投入实验前完成复核。

把验收过程留成一份可复核记录

每次验收不必写成长篇报告，但建议留下能够回看和沟通的最小记录。记录应至少包括购买批次或可关联标识、收到日期、实验关键指标、已查看的检测项目、检测方法、与要求的比对结论，以及需要进一步确认的事项。这样做的价值，不是把采购流程变得复杂，而是在后续出现实验偏差时，能够区分材料信息、样品制备、测试方法和实验操作分别需要检查什么。

可按下面的顺序填写：先写“本实验最不能接受的差异”，再写“用什么证据判断”，最后写“满足、不满足或待确认”。例如，若项目依赖颗粒分散和尺寸，就不能仅把报告结论记为“100 nm”；应同时记录观察到的团聚状态、资料是否对应本次批次，以及这一状态是否仍落在项目的接受范围内。若暂时没有足够资料，也应如实标为待确认，而不是用通用产品资料代替本批判断。

当验收条件需要由采购、实验人员和测试人员共同理解时，这份记录还能减少术语歧义。它把“质量好不好”转化为“是否满足这次实验的明确条件”，也为下一次同类材料采购保留了可复用的判断依据。对需要长期比较的课题，可使用同一记录格式，避免不同批次采用不同口径而难以追溯。

常见问题

标称100 nm，实际观察不是100 nm，就一定不能用吗？

不一定。关键是实际观察结果是否仍满足当前实验用途。应结合粒径定义、分布、团聚状态和实验要求判断，而不是只按标签数字二分。

有SEM图就可以证明整批材料的形貌吗？

不能。SEM图像可说明被观察视野内的形貌特征，但不能自动代表全批次或量化不同形貌的质量占比。应结合采样、观察范围和其他要求解读。

XRF结果能直接代表绝对纯度吗？

不能直接等同。元素形式归一化的筛查结果有助于识别值得关注的元素，但其含义需结合方法和采购要求判断。

结语：验收不是增加流程，而是减少无效实验

纳米材料验收的重点，是把标称信息、购买批次、检测证据和实验用途放在同一个判断框架里。提前明确关键指标与验收方法，既能让采购沟通更清楚，也能在材料进入实验台之前发现不匹配风险。通过科学指南针商城采购尺寸或形貌敏感的纳米材料时，可先按本页清单明确验收要求，再确认材料和服务信息是否适用。对形貌或粒径高度敏感的项目，可进一步了解SEM报告的适用条件，再决定是否需要这类批次信息。
