先说结论：如果你关心的不是拆解后的静态结构，而是电池在充放电过程中相变怎么走、峰位怎么移、微应变何时累积、结构变化是否可逆，那么电化学原位 XRD 往往比常规拆解后 XRD 更直接。它适合把电位、容量或时间和结构演化放到同一条动态轨迹里理解。

1. 电化学原位 XRD 和常规 XRD 的差别在哪？

常规 XRD 更适合看某个时刻的平均物相和平均结构；电化学原位 XRD 则更适合看工作态变化过程。它常见能直接跟踪：

• 峰位移动和晶格参数变化；

• 峰宽变化、微应变和晶粒尺寸趋势；

• 峰强、峰分裂和相分数演化；

• 相变起止电位、滞后和可逆性；

• 结构循环寿命和峰面积保持率。

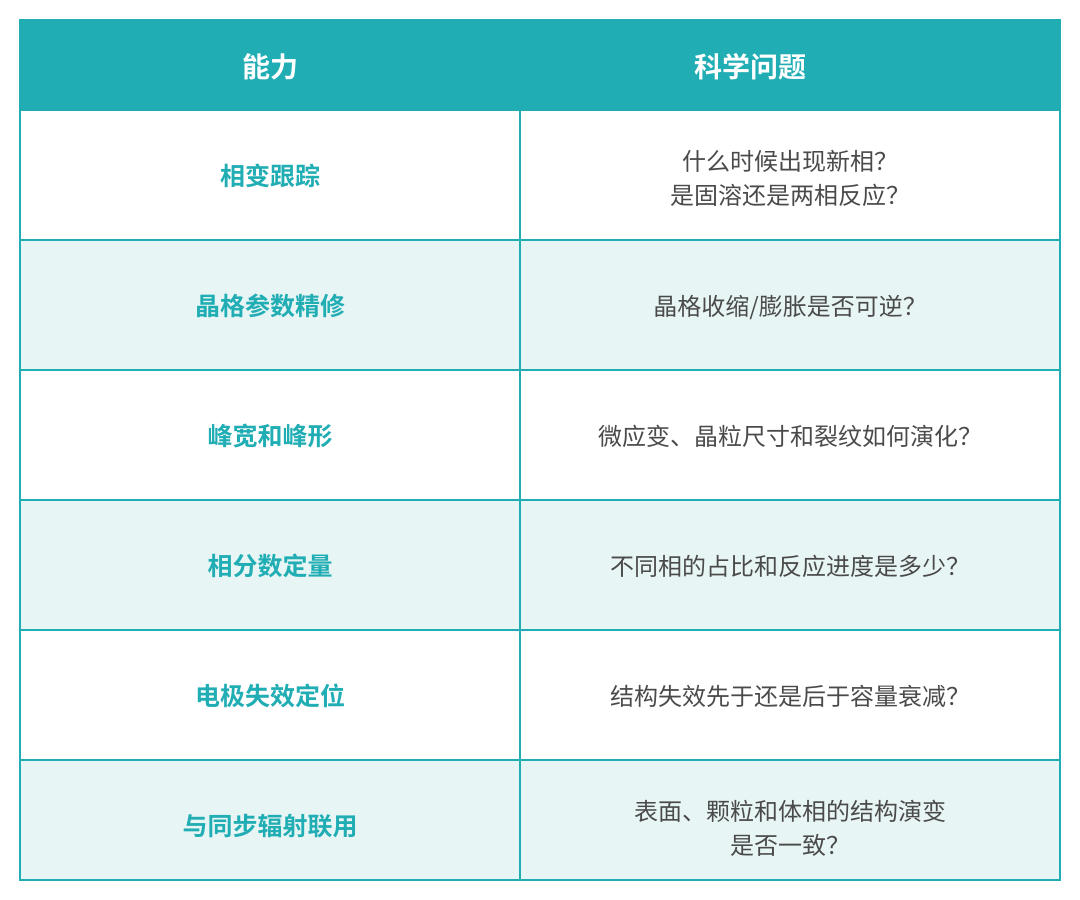

图：电化学原位 XRD 的适用体系、能力边界和常见输出。

2. 哪些材料最适合做原位 XRD？

常见高匹配体系包括：

• 锂离子电池正极，如 NMC811、NMC111、NCA、LCO、LFP 和富锂层状氧化物；

• 钠离子电池正极，如 O3/P2 层状 Na-Ni-Fe-Mn 氧化物和 NaFePO4 相关材料；

• Li、Na、Zn、Mg、Al 等金属沉积与剥离体系；

• 金属氧化物、氢氧化物和工作电位下发生重构的电催化材料。

如果研究目标是理解工作态结构，而不是只看循环前后差异，原位 XRD 通常更有优势。

3. 原位测试最常见的限制是什么？

原位电池设计需要同时考虑窗口材料、X 射线穿透、集流体和电解液背景、几何稳定性以及电极厚度。实验室原位 XRD 更适合相变较慢、峰较强、结构变化明显的过程；快速相变、低含量相和复杂重叠峰，通常需要进一步考虑同步辐射条件。

4. 一份更完整的结果通常包含什么？

除了一组原位谱线，更有价值的交付通常还包括：

• 2D 等高线图或热图；

• 峰位、峰强和峰宽的时间序列；

• 晶格参数、相分数、微应变和晶粒尺寸变化；

• 相变电位、滞后、可逆性和循环稳定性指标；

• 与电压曲线、dQ/dV、EIS 或 TEM 结果的对应分析。

5. 高镍正极案例说明了什么？

在高熵掺杂再生高镍 NCM811 案例中，原位 XRD 显示高熵掺杂显著抑制了充放电过程中的 c 轴不可逆晶格变化，并减轻微裂纹；文中报告 5C、1000 圈容量衰减率约 0.032%/cycle。这些结论只适用于该论文的材料体系和测试条件，不直接外推到其他高镍样品。

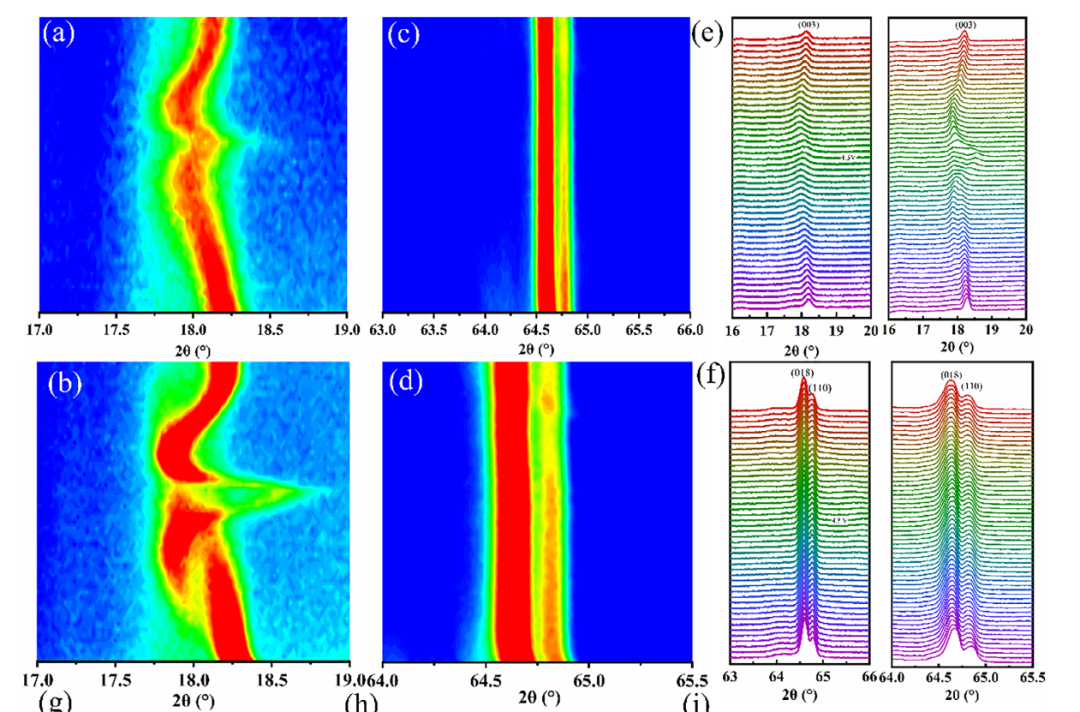

图：原位 XRD 可直接比较不同高镍正极在工作态下的晶格演化差异。

6. 层状钠正极案例说明了什么？

在 O3-NaNi1/3Fe1/3Mn1/3O2 案例中，Na:TM=1.00 的样品微应变更小、O3-P3 相变更均匀；Na 过量样品在约 3.2-3.4 V 出现更明显峰分裂，对应更强结构异质性和更快电压衰减。原位 XRD 的价值就在于，把相变路径和电化学稳定性放到同一时间轴上。

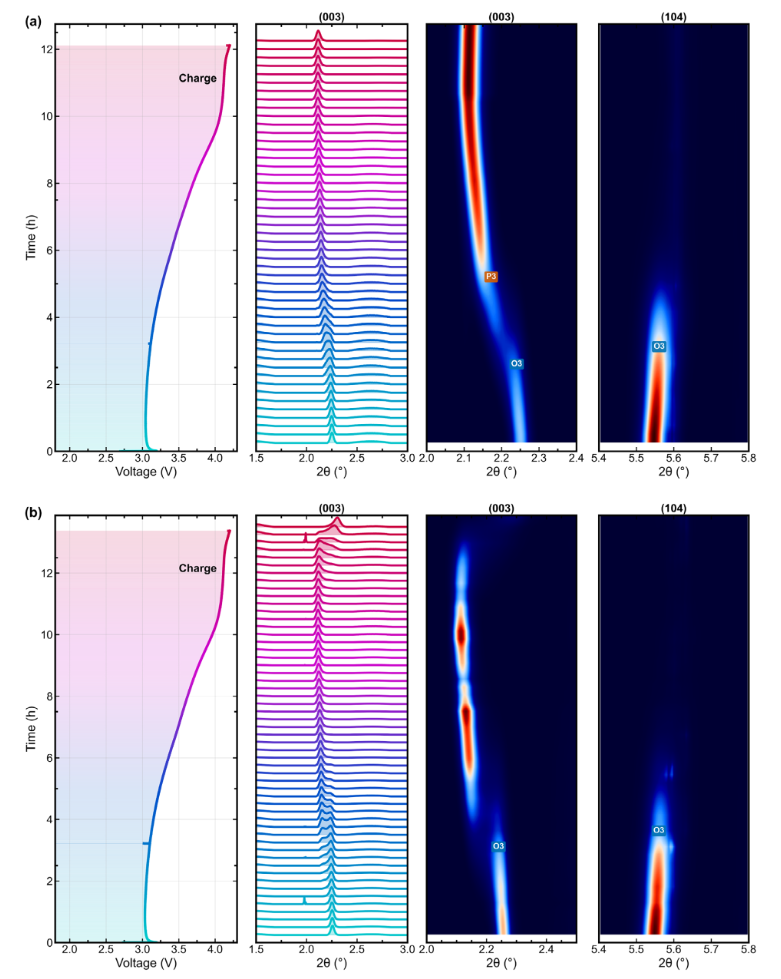

图：峰位迁移、峰分裂和等高线图可直接揭示层状钠正极的相变动力学差异。

7. 什么时候适合提前沟通测试方案？

如果你的项目同时关心相变起止电位、结构可逆性、微应变累积和后续精修分析，最好在送样前就把原位电池设计、扫描程序和联用测试一起规划。科学指南针可围绕电化学原位 XRD 的方案设计、相变热图和结构分析路径沟通具体方案，但最终可测边界仍需结合样品峰强、过程速度和器件结构确认。

常见问题

原位 XRD 能替代同步辐射吗？

通常不能完全替代，尤其在快速相变和低含量相问题上，同步辐射仍有明显优势。

只做循环前后拆解 XRD 够吗？

如果核心问题是工作态相变路径和动态结构演化，通常不够。

原位测试一定要做精修吗？

不一定，但若想把峰位变化进一步转成晶格参数、相分数和微应变，精修通常更有价值。
