【摘要】 从电场响应、TFMBN取向、CEI形成到Li+扩散,系统解析梯度溶剂化电解液如何改善锂金属电池高电压界面稳定性。

图:文章主题图,展示高能量密度锂金属电池与电解液界面保护主题。
锂金属电池的高能量密度潜力,往往受限于高电压正极与电解液之间的界面稳定性。梯度溶剂化电解液(GSE)的思路不是让电解液在所有位置都保持同一种结构,而是利用工作状态下的电场,让功能分子在不同电极界面呈现不同取向,从而改善 CEI/SEI 的形成与循环稳定性。
一句话理解 GSE
GSE 是一种让电解液局部溶剂化结构随界面环境变化的设计:在高电压正极附近,TFMBN 等功能分子重新取向并参与 Li+ 配位;在锂金属负极侧,则通过不同排列降低副反应风险。
为什么高电压正极会加速衰减
充电时,正极附近的电场和氧化环境增强,溶剂与阴离子可能发生持续分解,导致正极电解质界面膜(CEI)反复重构。典型后果包括:
-
*电解液持续消耗;
-
*界面阻抗升高;
-
*过渡金属离子溶出并迁移;
-
*正极颗粒结构受损;
-
*全电池容量衰减加快。
因此,单纯比较溶剂的静态氧化稳定性,可能不足以解释电池在真实充放电条件下的表现。

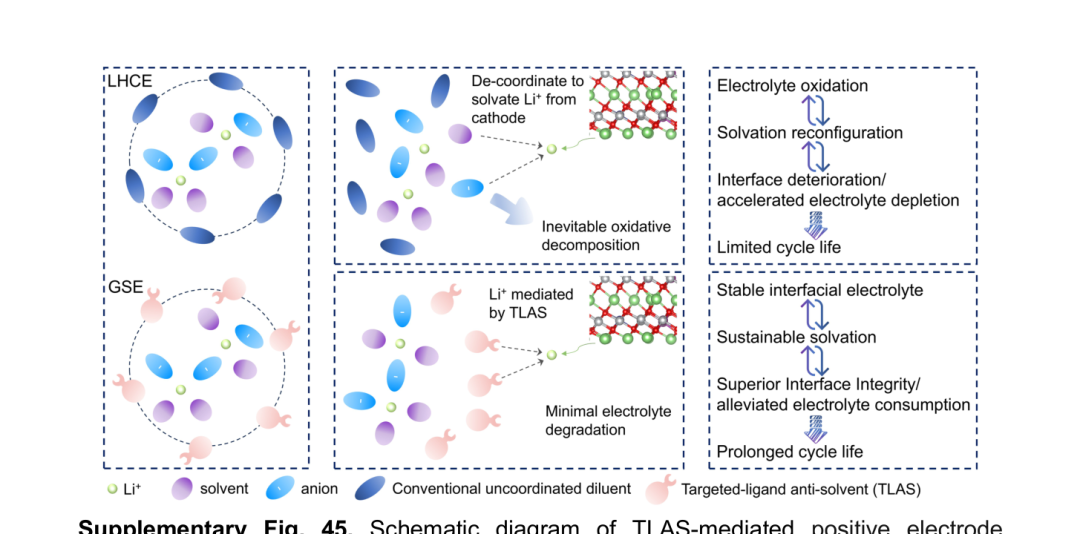

图:GSE与传统局部高浓度电解液设计的机制对比。
TFMBN如何响应电场
来源论文将 TFMBN 作为目标配体抗溶剂引入 GSE。静态状态下,TFMBN 与 Li+ 的结合较弱,不会大量进入第一溶剂化壳层;随着正极电荷增加,分子取向改变,-CN 基团更靠近正极界面并参与局部配位。
这种“界面分工”带来三个变化:
-
1.正极附近形成更有利于界面稳定的局部溶剂化结构;
-
2.负极侧降低活性 -CN 基团直接接触锂金属的机会;
-
3.体相溶剂化结构不必为了单一界面而整体改变。

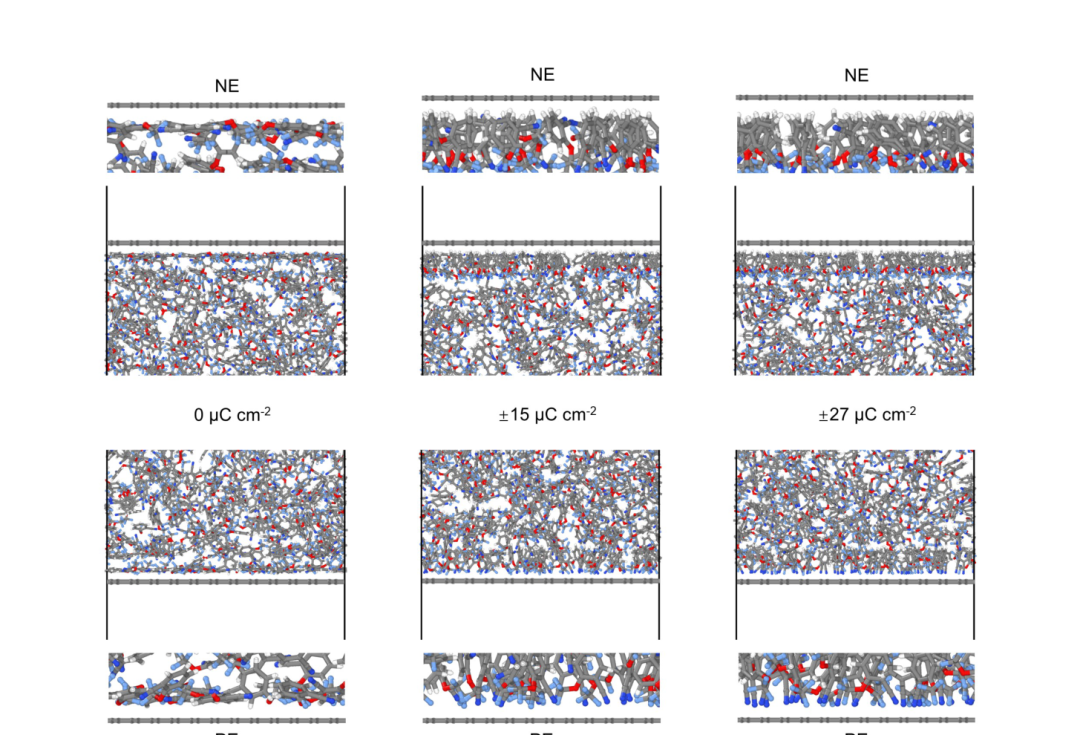

图:电场变化下TFMBN分子取向的示意图。
分子动力学模拟看什么
经典分子动力学:看分布与运动
经典 MD 可用于分析分子在电解液中的空间分布、取向、配位数、密度变化和 Li+ 扩散行为。该研究使用 LAMMPS、OPLS-AA 力场与 RESP2 电荷,并通过均方位移(MSD)比较 Li+ 的扩散趋势。
AIMD:看界面反应
AIMD 更适合观察界面附近的吸附、键断裂和初始分解路径。来源文章介绍的 AIMD 基于 VASP、PBE 泛函和 PAW 方法。对照体系中 TTE 出现明显分解,而 GSE 中 TFMBN 主要表现为吸附,未观察到明显断键。

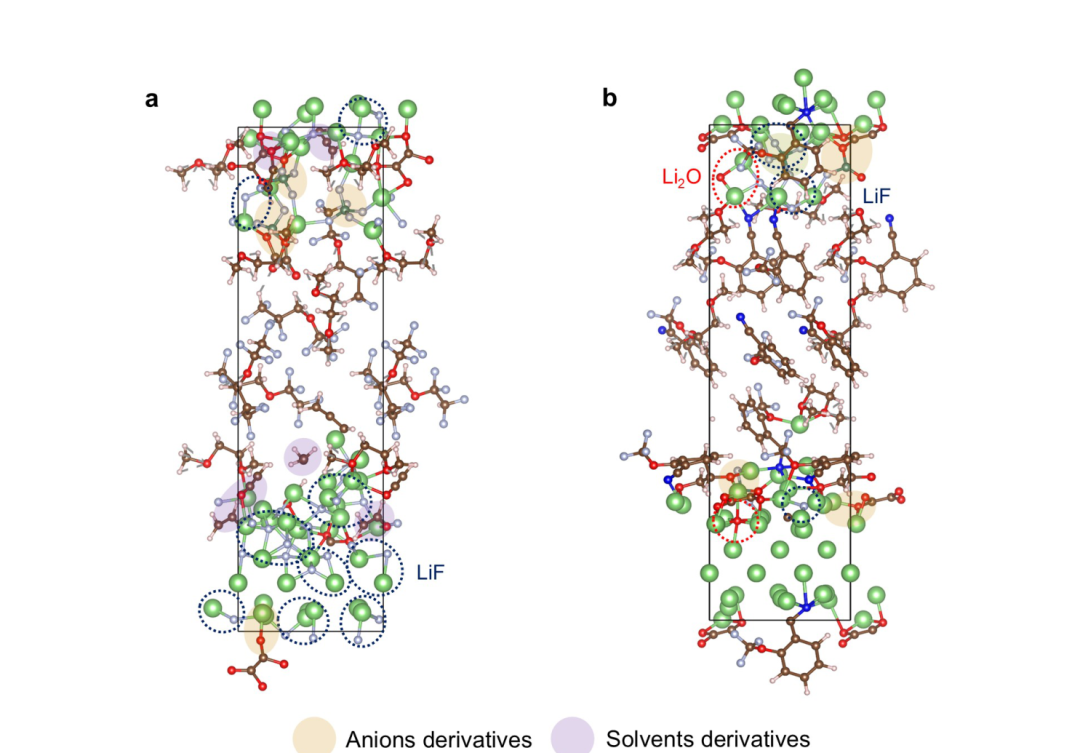

图:不同电解液体系下AIMD观察到的界面膜形成差异。
CEI结构为什么重要
来源文章将 GSE 形成的 CEI 描述为具有梯度特征:外层偏向无定形聚合物,内层富含 LiF、Li2O 等无机组分。这样的结构有望抑制电解液氧化分解,并减少过渡金属向锂负极迁移。
需要注意,具体膜层组成、厚度和稳定性应以论文正文及补充信息中的表征结果为准,不能仅凭单一模拟图或宏观循环数据推断全部机理。
这类研究适合怎样的计算方案
如果目标是筛选电解液分子或解释界面保护机理,通常可按以下顺序设计计算:
|
研究问题 |
常用方法 |
代表性输出 |
|---|---|---|
|
体相溶剂化结构 |
经典 MD |
RDF、配位数、密度、扩散系数 |
|
电极附近分子取向 |
带电极/外场 MD |
取向分布、界面富集、空间梯度 |
|
初始界面反应 |
AIMD |
吸附构型、断键、分解片段 |
|
分子反应倾向 |
DFT |
吸附能、反应能、能垒、电荷转移 |
|
膜层稳定性 |
组合模拟与实验对照 |
CEI/SEI组成和演化解释 |
常见误区
-
*只看静态 HOMO/LUMO 或氧化电位,不看界面电场;
-
*只做体相 MD,不建立正极/负极界面模型;
-
*将低倍率下的高能量密度直接等同于产品级性能;
-
*将模拟观察到的短时间吸附,表述为长期稳定性结论;
-
*缺少实验表征与计算结果之间的对应关系。
FAQ
GSE和高浓度电解液是同一种设计吗?
不是。高浓度电解液主要通过盐浓度和溶剂化比例改变局部结构;GSE强调电解液在不同界面附近形成空间梯度,并利用功能分子对电场和界面环境的响应实现局部调控。两者可以存在交集,但概念重点不同。
分子动力学能直接证明电池一定更耐用吗?
不能。MD和AIMD能够解释分子分布、取向、配位和早期反应路径,但电池寿命还受电极负载、N/P比、倍率、温度、压力、制造工艺和测试协议影响。完整结论需要与电化学、结构和表面表征结合。
结语
这项研究的启发不只是“换一种更稳定的溶剂”,而是把电解液视为能够感知工作环境并主动调节界面的系统。对锂金属电池而言,分子取向、局部配位和 CEI 结构之间的联系,正是计算化学能够提供独特解释的地方。
如需开展电解液-电极界面 MD、AIMD 或 DFT 方案设计,可进一步评估体系规模、时间尺度、力场/泛函选择和实验验证路径。
