洗手盆模型是由面盆、水龙头和台面三部分组成,着重掌握面盆的制作方法,案例效果如图所示。





详细步骤



Step 01

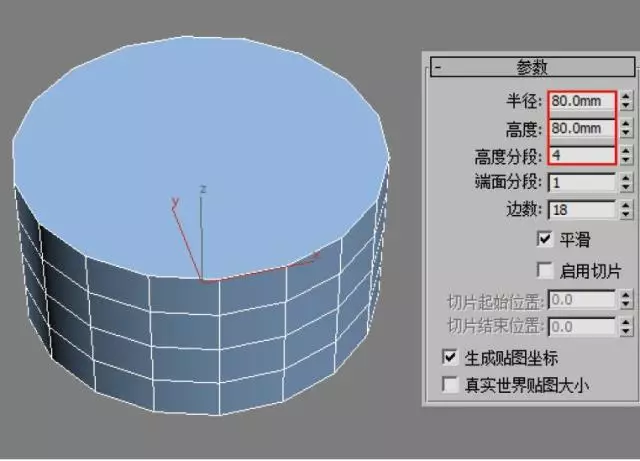

首先来制作面盆模型。使用“圆柱体”工具在场景中创建一个圆柱体,然后在“参数”卷展栏中设置“半径”为80mm、“高度”为80mm、“高度分段”为4,如图所示。





Step 02

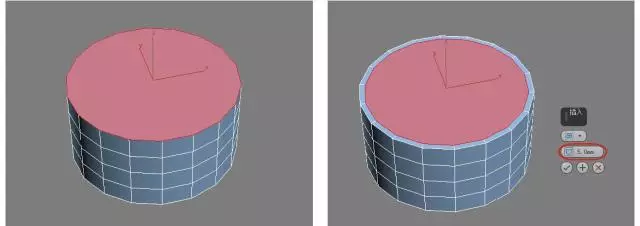

选择上一步创建的圆柱体,将其转换为可编辑多边形,然后进入“多边形”层级,选择左图所示的多边形。接着在“编辑多边形”卷展栏下单击“插入”按钮后面的“设置”按钮,最后设置“数量”为5mm,如右图所示。





Step 03

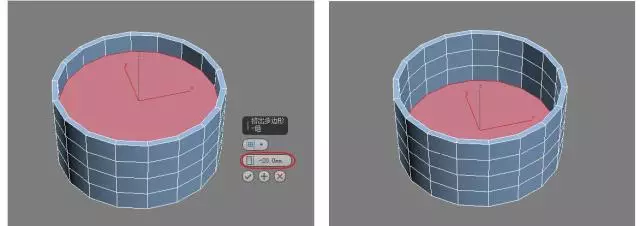

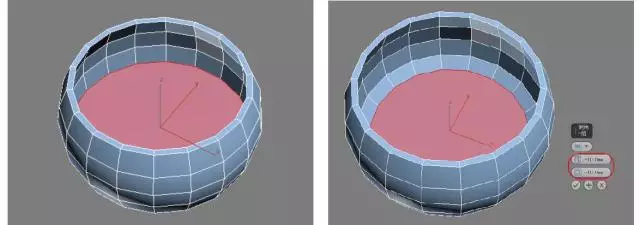

保持选中多边形,然后在“编辑多边形”卷展栏下单击“挤出”按钮后面的“设置”按钮,接着设置“高度”为-20mm,如左图所示。按照上一步的方法再次挤出两次,其效果如右图7所示。





Step 04

给模型加载一个FFD4×4×4修改器,如图所示。

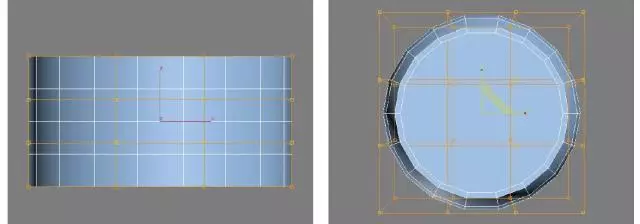

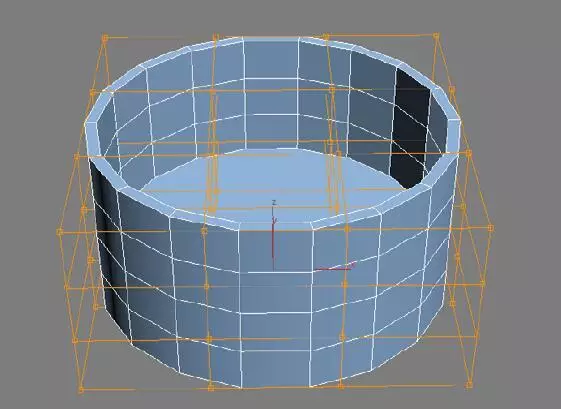

然后切换到“控制点”层级,在前视图中框选左图所示的控制点, 接着在顶视图中使用“选择并均匀缩放”工具在xy平面进行放大,如右图所示。





Step 05

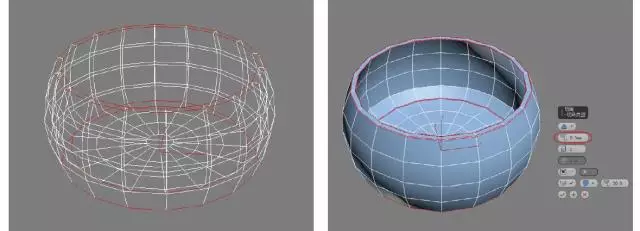

此时可以观察到模型底部的分段很少,再次将模型转换为可编辑多边形,然后进入“多边形”层级,选中左图所示的多边形,接着在“编辑多边形”卷展栏下单击“倒角”按钮后的“设置”按钮,接着设置“高度”为-10mm、“轮廓”为-10mm,如右图所示。





Step 06

保持选中的多边形不变,然后在“编辑多边形”卷展栏中单击“插入”按钮后面的“设置”按钮,接着设置“数量”为20mm,如右图所示,再单击两次“加号” ,其效果如左图所示。





Step 07

进入“边”层级,选择左图所示的边,然后在“编辑边”卷展栏中单击“倒角”按钮后面的“设置”按钮,再设置“边倒角量”为0.5mm,如右图所示。





Step 08

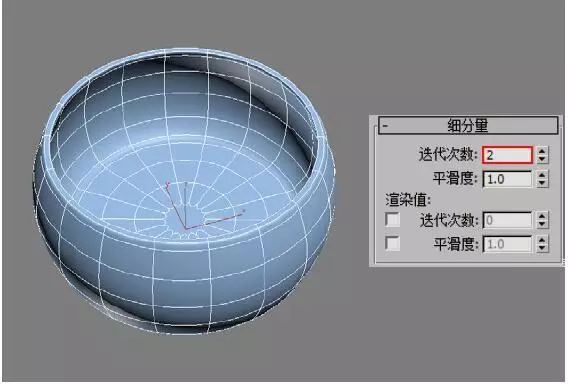

给面盆模型加载一个“网格平滑”修改器,在“细分量”卷展栏中设置“迭代次数”为2,如图所示。





Step 09

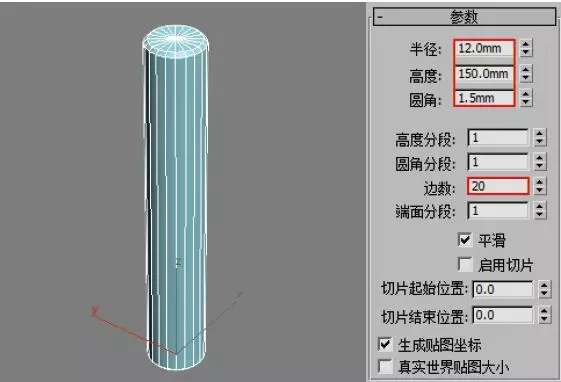

下面制作水龙头模型。使用“切角圆柱体”工具在场景中创建一个切角圆柱体,然后在“参数”卷展栏中设置“半径”为12mm、“高度”为50mm、“圆角”为1.5mm、“边数”为20,如图所示。





Step 10

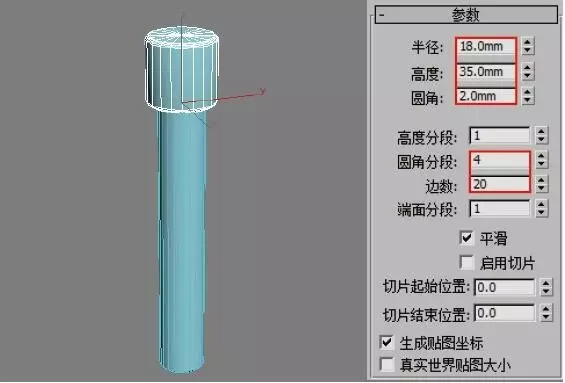

使用“切角圆柱体”工具在场景中创建一个切角圆柱体,然后在“参数”卷展栏中设置“半径”为18mm、“高度”为35mm、“圆角”为2mm、“圆角分段”为4、“边数”为20,其位置及参数如图所示。





Step 11

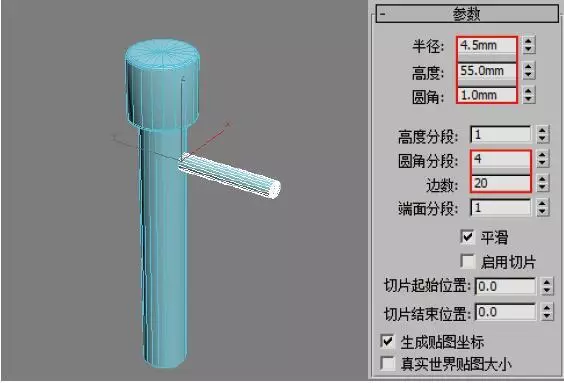

使用“切角圆柱体”工具在场景中创建一个切角圆柱体,然后在“参数”卷展栏中设置“半径”为4.5mm、“高度”为55mm、“圆角”为1mm、“圆角分段”为4、“边数”为20,其位置及参数如图所示。





Step 12

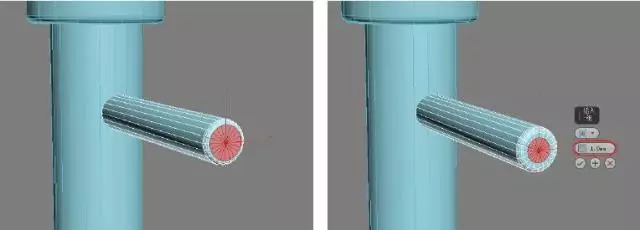

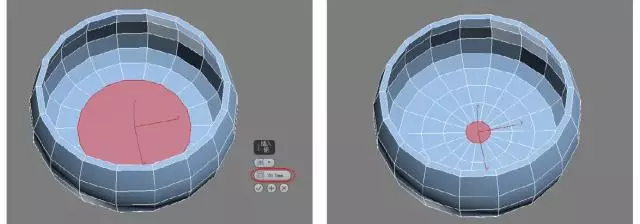

将上一步创建的切角圆柱体转换为可编辑多边形,然后进入“多边形”层级,选中左图所示的多边形,接着在“编辑多边形”卷展栏中单击“插入”按钮后面的“设置”按钮,最后设置“数量”为1mm,如右图所示。





Step 13

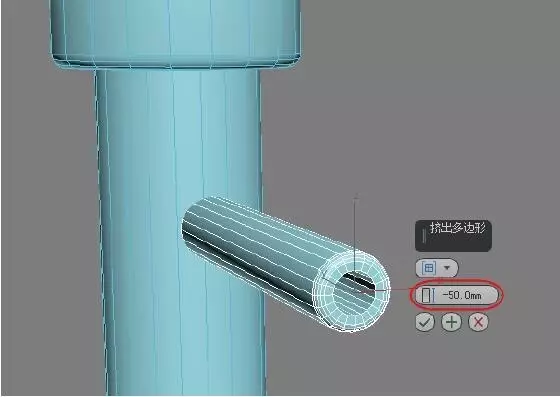

保持选中的多边形不变,然后在“编辑多边形”卷展栏中单击“挤出”按钮后面的“设置”按钮,接着设置“高度”为-50mm,如图所示。





Step 14

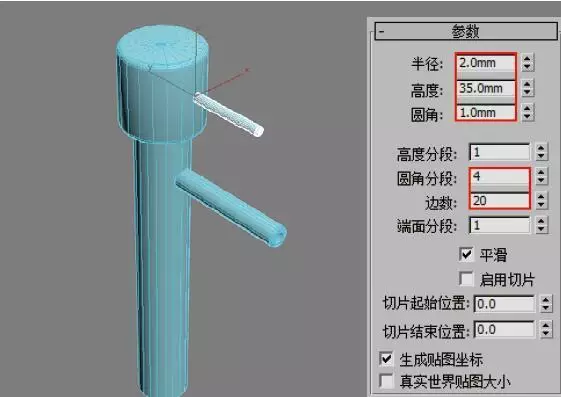

使用“切角圆柱体”工具在场景中创建一个切角圆柱体,然后在“参数”卷展栏中设置“半径”为2mm、“高度”为35mm、“圆角”为1mm、“圆角分段”为4、“边数”为20,其参数及位置如图所示。





Step 15

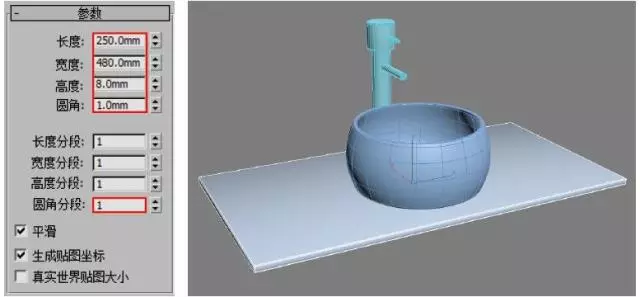

使用“切角长方体”工具在场景中创建一个切角长方体作为台面,然后在“参数”卷展栏中设置“长度”为50mm、“宽度”为480mm、“高度”为8mm、“圆角”为1mm、“圆角分段”为1,如左图所示,洗手池的最终效果如右图所示。
